Шплинт игольчатый DIN 11024: пружинный стопорный элемент
Что такое игольчатый шплинт DIN 11024
Пружинный игольчатый стопорный элемент DIN 11024 — крепёжное изделие для быстрой фиксации деталей на осях, валах и других элементах с отверстиями. В отличие от разводных шплинтов, он удерживается за счёт упругости материала и не требует разгибания концов после установки. Такая конструкция позволяет использовать фиксатор многократно и существенно упрощает монтаж и демонтаж соединений.
Конструктивные особенности и принцип действия

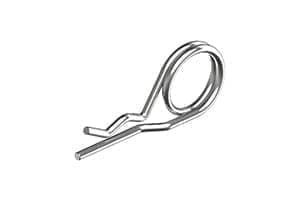

Игольчатый шплинт представляет собой отрезок пружинной проволоки, сформированный в виде петли с двумя концами. При установке концы сжимаются, проходят через отверстие, а затем возвращаются в исходное положение. За счёт упругой деформации фиксатор плотно удерживается в отверстии и препятствует самопроизвольному выпадению детали при вибрациях и динамических нагрузках.
Для демонтажа обычно достаточно сжать выступающие концы плоскогубцами и извлечь фиксатор. При правильном обращении конструкция позволяет выполнять многократные циклы установки и снятия.
Отличие от разводных шплинтов
Главное отличие игольчатого пружинного шплинта от классического разводного DIN 94 заключается в принципе фиксации. Разводной шплинт после установки требует отгибания концов и обычно используется однократно. Игольчатый вариант удерживается за счёт упругости пружинной проволоки и может применяться повторно при сохранении первоначальной формы и фиксирующих свойств.
Пружинный фиксатор также не требует корончатой гайки. Он может использоваться в различных сквозных отверстиях, например в осях, пальцах, втулках и других деталях. Это делает DIN 11024 удобным решением для механизмов, требующих регулярной сборки и разборки.
Материалы и покрытия игольчатых шплинтов DIN 11024
Оцинкованная сталь
Наиболее распространённый вариант — пружинная углеродистая сталь с гальваническим цинковым покрытием. Цинковый слой обеспечивает базовую защиту от коррозии и подходит для эксплуатации в сухих и умеренно влажных условиях.
Гальваническое цинкование обеспечивает равномерное покрытие поверхности и повышает устойчивость изделия к воздействию окружающей среды. При выборе изделия необходимо учитывать фактические условия эксплуатации и требования к коррозионной стойкости.
Нержавеющая сталь
Для эксплуатации при повышенной влажности, на открытом воздухе и в условиях воздействия химических реагентов применяются игольчатые шплинты из нержавеющей стали А2 и А4.
А2 (AISI 304) подходит для большинства атмосферных и влажных условий. А4 (AISI 316) отличается повышенной коррозионной стойкостью и применяется в более агрессивных средах, в том числе при контакте с морской водой и некоторыми химическими веществами.
Размерный ряд и технические параметры
Диаметры и длины
Игольчатые шплинты DIN 11024 выпускаются в различных типоразмерах. Номинальный размер выбирается с учётом диаметра отверстия, в которое устанавливается фиксатор.
| Параметр | Значение |
|---|---|
| Номинальный диаметр | от 2,5 до 9 мм |
| Наиболее распространённые диаметры | 3, 4, 5, 6, 8 мм |
| Длина | примерно от 16 до 50 мм |
| Пример типоразмера | 4×32 мм |
Например, обозначение 4×32 мм означает номинальный диаметр 4 мм и длину 32 мм. Для конкретного диаметра доступны различные варианты длины в зависимости от исполнения и требований стандарта.
Исполнения Form D и Form E
DIN 11024 предусматривает различные конструктивные исполнения пружинных стопорных элементов. При выборе конкретной формы необходимо учитывать геометрию соединения, нагрузку, вибрацию и требования к удобству монтажа.
Form D отличается конструкцией пружинной части, обеспечивающей более надёжное удержание в соответствующих условиях эксплуатации.
Form E имеет более простую конструкцию и применяется в соединениях, где требуется удобная и быстрая установка и демонтаж.
Преимущества пружинного игольчатого шплинта
Шплинт DIN 11024 обладает рядом преимуществ по сравнению с одноразовыми разводными фиксаторами:
- многократное использование при сохранении упругих свойств;
- быстрый монтаж без необходимости разгибать концы;
- удобный демонтаж с помощью плоскогубцев или другого подходящего инструмента;
- возможность установки в различные сквозные отверстия;
- компактные размеры;
- удобство применения в узлах, требующих регулярной сборки и разборки.
Области применения шплинта DIN 11024
Пружинные игольчатые шплинты востребованы в машиностроении, автомобилестроении, сельскохозяйственной технике, строительстве и при ремонте различных механизмов.
В автомобилестроении они применяются для фиксации тяг, рычагов, тросов и других элементов механизмов. В машиностроении используются для стопорения осей, пальцев, валов и других деталей.
В сельскохозяйственной технике пружинные фиксаторы удобны для быстрой замены рабочих органов и навесного оборудования. В строительстве применяются при сборке различных временных и монтажных конструкций.
В быту такие изделия используются при ремонте велосипедов, садового инструмента, мебели, детских колясок и другой техники, где требуется быстрое соединение с возможностью последующего демонтажа.
Как подобрать игольчатый шплинт для фиксации
При выборе пружинного шплинта необходимо учитывать диаметр отверстия, длину, материал изготовления и конструктивное исполнение.
Диаметр. Номинальный размер фиксатора должен соответствовать диаметру отверстия. Это обеспечивает правильную посадку и необходимую удерживающую способность.
Длина. Размер должен обеспечивать достаточное выступание фиксирующей части после установки и при этом не мешать соседним элементам конструкции.
Материал и покрытие. Для стандартных условий подходит оцинкованная пружинная сталь. Для влажной среды, наружной эксплуатации и повышенных требований к коррозионной стойкости рекомендуется нержавеющая сталь А2 или А4.
Конструктивное исполнение. Выбор формы зависит от особенностей соединения, уровня вибрационных нагрузок и требуемой частоты монтажа и демонтажа.
Особенности монтажа и демонтажа пружинного шплинта
Установка игольчатого шплинта не требует сложного инструмента. Фиксатор устанавливается в сквозное отверстие, при этом его пружинные концы сжимаются и проходят через канал. После выхода с противоположной стороны они возвращаются в исходное положение и удерживают деталь.
Для демонтажа необходимо сжать выступающие концы плоскогубцами или специальным съёмником и извлечь фиксатор из отверстия.
При установке и снятии следует избегать чрезмерного изгиба проволоки. При частом использовании рекомендуется периодически проверять изделие на наличие деформаций, трещин и потери упругости. При обнаружении повреждений фиксатор следует заменить.
Сравнение DIN 11024, DIN 11023 и других стандартов
DIN 11024 относится к стандартам на пружинные стопорные элементы. При выборе аналогичного крепежа необходимо сравнивать конструктивное исполнение, размеры, материал и назначение конкретного изделия.
DIN 11023 предусматривает стопорные элементы другой конструкции, поэтому изделия по этим стандартам не следует считать автоматически взаимозаменяемыми без проверки соответствия геометрических и эксплуатационных параметров.
При подборе международного или отечественного аналога также необходимо сопоставлять требования соответствующих нормативных документов и характеристики конкретного типоразмера.
Весовые характеристики и фасовка
Масса игольчатого шплинта зависит от его диаметра, длины и материала. Например, стальной фиксатор размером 4×32 мм может иметь массу около 1,5 г, 5×36 мм — около 2,3 г, а 8×50 мм — около 6,8 г.
Масса изделий из нержавеющей стали зависит от конкретного сплава и геометрии детали. При одинаковых размерах она может отличаться от массы изделий из углеродистой стали.
Поставки обычно осуществляются в упаковках от 100 до нескольких тысяч штук. Конкретная фасовка зависит от типоразмера и условий поставки производителя.
Часто задаваемые вопросы об игольчатых шплинтах
Можно ли использовать игольчатый шплинт многократно?
Да. Возможность повторного использования является одним из основных преимуществ пружинного фиксатора. При условии сохранения первоначальной формы и упругости изделие может использоваться многократно.
Как отличить DIN 11024 от DIN 11023?
Основное отличие заключается в конструкции и геометрических параметрах стопорных элементов. Перед заменой одного изделия другим необходимо проверить соответствие размеров и эксплуатационных характеристик.
Какое покрытие выбрать для наружного применения?
Для наружной эксплуатации и влажной среды рекомендуется использовать нержавеющую сталь А2 или А4. При выборе необходимо учитывать интенсивность воздействия влаги, солей и химических веществ.
Какой инструмент нужен для демонтажа?
Для снятия игольчатого шплинта обычно достаточно плоскогубцев или специального съёмника. Выступающие концы сжимают, после чего фиксатор извлекают из отверстия.
Чем отличается пружинный игольчатый шплинт от разводного?
Пружинный шплинт фиксируется за счёт упругости и допускает многократное использование. Разводной шплинт после установки требует отгибания концов и обычно применяется однократно. Кроме того, пружинный фиксатор может устанавливаться в различные сквозные отверстия без использования специальной корончатой гайки.
