Шплинт ГОСТ 397: разводной стопорный элемент по отечественному стандарту
Что такое шплинт ГОСТ 397

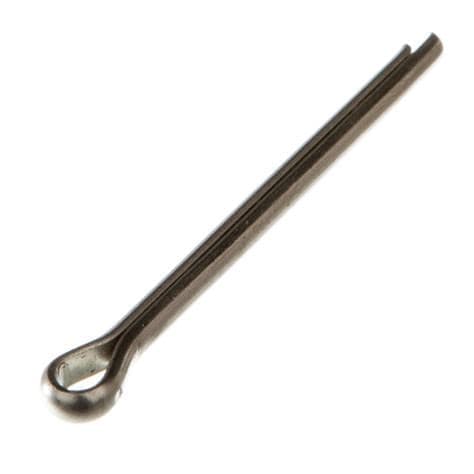

Разводной стопорный элемент, выпускаемый по ГОСТ 397-79, представляет собой проволочный фиксатор для надёжной блокировки резьбовых и штифтовых соединений. Изделие имеет характерную конструкцию: стержень с петлёй (проушиной) на одном конце и двумя расходящимися ветвями на другом. Такая геометрия обеспечивает простую установку и эффективное стопорение соединений при вибрационных и динамических нагрузках.
Шплинт ГОСТ 397-79 относится к распространённым видам стопорного крепежа и применяется в машиностроении, автомобилестроении, строительстве, приборостроении и других областях.
Конструктивные особенности и принцип действия
Принцип работы шплинта основан на его установке в сквозное отверстие корончатой или прорезной гайки, болта, оси либо другой детали. После введения стержня в отверстие длинные концы шплинта отгибаются в противоположные стороны. Это предотвращает проворачивание крепёжной детали и снижает риск самопроизвольного ослабления соединения.
Разводной шплинт предназначен для одноразового применения. После разгибания ветвей повторное использование не рекомендуется, поскольку многократная деформация может снизить надёжность фиксации.
Соответствие стандартам и взаимозаменяемость
Шплинт выпускается в соответствии с ГОСТ 397-79. При выборе взаимозаменяемого крепежа необходимо учитывать соответствие конкретных типоразмеров, материалов и конструктивных параметров требованиям применяемого стандарта.
ГОСТ 397-79 сопоставляется с немецким стандартом DIN 94 и международным ISO 1234, применяемыми для соответствующего типа разводных стопорных элементов. При совпадении основных технических характеристик изделия могут использоваться в совместимых конструкциях.
Материалы и покрытия стопорных элементов ГОСТ 397
Оцинкованная сталь
Наиболее распространённое исполнение — углеродистая сталь с гальваническим цинковым покрытием. Оцинкованная поверхность обеспечивает базовую защиту от коррозии и подходит для эксплуатации в сухих и умеренно влажных условиях.
Для изготовления могут применяться низкоуглеродистые стали, включая Ст3, сталь 10 и сталь 20. Гальваническое цинкование обеспечивает равномерное защитное покрытие и повышает устойчивость изделия к внешним воздействиям.
Нержавеющая сталь 12Х18Н10Т
Для эксплуатации при повышенной влажности и в условиях воздействия агрессивных факторов применяются стопорные элементы из коррозионностойкой стали 12Х18Н10Т. Материал обладает хорошей устойчивостью к воде, атмосферным воздействиям и ряду химических реагентов.
Изделия из нержавеющей стали не требуют дополнительного защитного покрытия. В зависимости от требований к эксплуатации также могут применяться другие коррозионностойкие стали, например 30Х13.
Латунные исполнения Л63
В специализированных узлах применяются латунные шплинты из сплава Л63. Латунь отличается коррозионной стойкостью, хорошей электропроводностью и не склонна к искрообразованию при механическом воздействии, что позволяет использовать такие изделия в специальных электротехнических и промышленных конструкциях при соблюдении требований безопасности.
Также встречаются исполнения из меди, бронзы и алюминиевых сплавов. Для изделий из цветных металлов может применяться дополнительное защитно-декоративное покрытие, например никелирование.
Размерный ряд и технические параметры
Диаметры и длины
ГОСТ 397-79 предусматривает широкий диапазон условных диаметров шплинтов. Условный диаметр соответствует диаметру отверстия, в которое устанавливается фиксатор.
Стандартный ряд включает следующие значения: 0,6; 0,8; 1,0; 1,2; 1,6; 2,0; 2,5; 3,2; 4,0; 5,0; 6,3; 8,0; 10,0; 13,0; 16,0 и 20,0 мм.
Длина шплинтов зависит от диаметра и исполнения и может составлять от нескольких миллиметров до 280 мм. Например, для условного диаметра 4 мм применяются длины 20, 25, 28, 32, 36, 40, 45, 50, 56, 63, 71, 80 мм и другие типоразмеры.
Условные обозначения по ГОСТ
Маркировка шплинтов по ГОСТ 397-79 формируется с указанием основных параметров изделия. Например, обозначение «Шплинт 4×32 ГОСТ 397-79» означает, что условный диаметр изделия составляет 4 мм, а длина — 32 мм.
Для изделий из цветных металлов и шплинтов с дополнительным покрытием обозначение может содержать дополнительные коды материала и защитного покрытия. При заказе таких изделий следует ориентироваться на полное нормативное обозначение.
Области применения разводного фиксатора ГОСТ 397
Шплинты ГОСТ 397 применяются в различных отраслях промышленности и при ремонте техники. В машиностроении они используются для стопорения гаек ступиц колёс, рулевых тяг, элементов подвески, осей и других деталей, подверженных вибрационным нагрузкам.
В автомобилестроении разводные шплинты применяются для дополнительной фиксации ответственных резьбовых соединений. В строительстве они используются при монтаже металлоконструкций, сборке лесов и опалубки.
В приборостроении и электротехнике шплинты служат для фиксации осей, валов и других элементов механизмов. Также они применяются в мебельном производстве, при ремонте велосипедов, скутеров, садового инструмента и различного оборудования.
Как подобрать стопорный элемент по ГОСТ 397
При выборе шплинта необходимо учитывать диаметр отверстия, длину изделия, материал изготовления и условия эксплуатации.
Диаметр. Условный диаметр шплинта должен соответствовать диаметру сквозного отверстия в гайке, оси, болте или другой детали. Правильный размер обеспечивает удобную установку и надёжную фиксацию.
Длина. Длина должна быть достаточной для того, чтобы после установки концы шплинта можно было надёжно развести. При этом слишком длинный элемент может создавать помехи соседним деталям.
Материал. Для стандартных условий эксплуатации подходит оцинкованная сталь. Для наружного применения и влажной среды рекомендуется нержавеющая сталь 12Х18Н10Т. Для специальных условий могут использоваться латунь, медь, бронза и другие материалы.
Условия эксплуатации. При подборе необходимо учитывать воздействие влаги, химических веществ, температуры и вибрации.
Разводной шплинт относится к одноразовым стопорным элементам. После демонтажа и разгибания ветвей для повторной сборки рекомендуется использовать новый фиксатор.
Сравнение ГОСТ 397, DIN 94 и ISO 1234
ГОСТ 397-79, DIN 94 и ISO 1234 относятся к нормативным документам, регулирующим требования к разводным стопорным элементам. При подборе крепежа по аналогичному стандарту необходимо сопоставлять типоразмер, материал и конструктивные параметры конкретного изделия.
Основное различие между стандартами связано с нормативной системой и обозначением продукции. Для предприятий, работающих с отечественным и импортным оборудованием, сопоставление стандартов позволяет подобрать подходящий стопорный элемент с необходимыми характеристиками.
Весовые характеристики и фасовка
Масса шплинта зависит от его диаметра, длины и материала изготовления. Для стальных изделий вес часто указывается в расчёте на 1000 штук. Например, масса 1000 шплинтов размером 4×32 мм составляет около 0,57 кг, а для изделия 6,3×40 мм — около 11,03 кг.
Масса изделий из цветных металлов отличается от массы стальных аналогов из-за различий в плотности материалов. Точный вес партии зависит от типоразмера, материала и количества изделий.
Шплинты поставляются в различных вариантах фасовки — от нескольких десятков до нескольких тысяч штук. Для оптовых поставок упаковка может осуществляться в тару с определённой массой партии, в том числе в деревянные ящики.
Часто задаваемые вопросы о стопорных элементах ГОСТ 397
Для блокировки каких соединений используется шплинт ГОСТ 397?
Шплинт применяется для стопорения резьбовых соединений с корончатыми и прорезными гайками, а также для фиксации осей, валов, пальцев и других деталей от проворачивания и осевого смещения.
В чём отличие разводного фиксатора от пружинного?
Разводной шплинт фиксируется путём отгибания концов после установки. Пружинный игольчатый фиксатор удерживается в отверстии за счёт упругих свойств и не требует разведения ветвей.
Допускается ли повторное применение разводного шплинта?
Для ответственных соединений повторное использование разводного шплинта не рекомендуется. После разгибания концов материал подвергается деформации, что может снизить надёжность фиксации.
Какой материал выбрать для наружного монтажа?
Для наружного использования и эксплуатации во влажной среде рекомендуется выбирать шплинты из нержавеющей стали 12Х18Н10Т или других подходящих коррозионностойких материалов.
Чем отличается ГОСТ 397 от DIN 94?
ГОСТ 397-79 и DIN 94 относятся к стандартам на соответствующий тип разводных стопорных элементов. При выборе взаимозаменяемого крепежа необходимо проверить соответствие конкретных размеров, материала и конструктивных характеристик.
Какие диаметры доступны по ГОСТ 397-79?
Стандарт предусматривает условные диаметры от 0,6 до 20 мм. К распространённым размерам относятся 2, 2,5, 3,2, 4, 5, 6,3, 8 и 10 мм. Полный ряд также включает размеры 0,6; 0,8; 1,0; 1,2; 1,6; 13; 16 и 20 мм.
