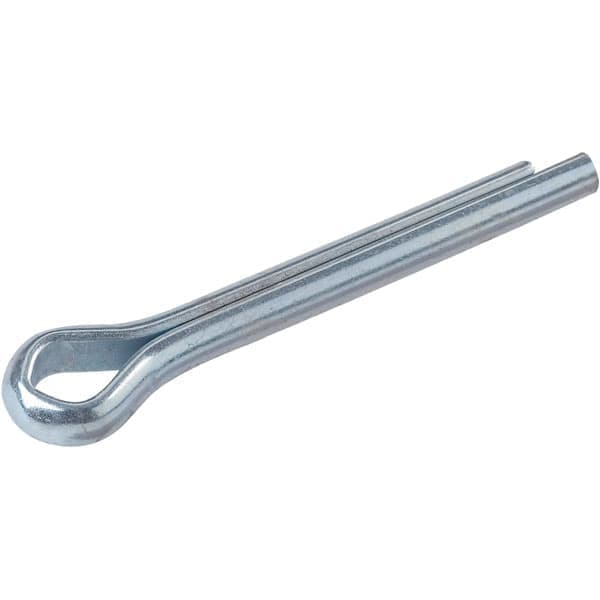

Разводной стопорный элемент DIN 94 — проволочный фиксатор для надёжной блокировки резьбовых и штифтовых соединений. Он представляет собой стержень с проушиной на одном конце и двумя расходящимися ветвями на другом. Такая конструкция обеспечивает простую установку и предотвращает самопроизвольное ослабление соединения при вибрациях и динамических нагрузках.
Конструктивные особенности и принцип действия
Стопор устанавливается в сквозное отверстие корончатой или прорезной гайки, болта, оси либо другой детали. После установки концы фиксатора разводят в противоположные стороны. Это препятствует проворачиванию крепёжного элемента и обеспечивает дополнительную защиту соединения от самоотворачивания.
DIN 94 относится к одноразовым стопорным элементам. После разгибания ветвей повторное использование не рекомендуется: деформация снижает первоначальные механические свойства материала и надёжность фиксации.
Соответствие стандартам и взаимозаменяемость
Разводные стопорные элементы выпускаются по стандарту DIN 94. В отечественной и международной нормативной документации ему соответствуют ГОСТ 397-79 и ISO 1234.
При выборе изделий по этим стандартам необходимо учитывать конкретные требования к типоразмеру, материалу и исполнению. При совпадении соответствующих параметров крепёж может использоваться как взаимозаменяемый.
Материалы и покрытия DIN 94
Оцинкованная сталь
Наиболее распространённый вариант — углеродистая сталь с гальваническим цинковым покрытием. Цинковый слой защищает изделие от коррозии и подходит для эксплуатации в сухих и умеренно влажных условиях.
Нержавеющая сталь А2 и А4
Для влажной среды, наружных работ и эксплуатации в условиях повышенной коррозионной нагрузки применяются изделия из нержавеющей стали.
- А2 (AISI 304) — универсальный вариант с хорошей устойчивостью к влаге и атмосферным воздействиям.
- А4 (AISI 316) — более коррозионностойкая сталь, подходящая для агрессивных сред, химического производства и морского оборудования.
Латунь
Латунные фиксаторы применяются в специализированных узлах, где важны коррозионная стойкость, электропроводность и отсутствие искрообразования при механическом воздействии. Они могут использоваться в электротехнических установках и отдельных взрывоопасных зонах при соблюдении требований соответствующего оборудования.
Размеры и технические параметры
Диаметры и длины
DIN 94 представлен широким диапазоном типоразмеров. Диаметр стержня может составлять от 1 до 16 мм, а длина — достигать 250 мм и более в зависимости от исполнения.
Размер обычно указывается в формате «диаметр × длина». Например, обозначение 4×45 мм означает диаметр стержня 4 мм и длину 45 мм.
Для каждого диаметра предусмотрен ряд стандартных длин. Для фиксаторов диаметром 4 мм могут применяться длины 20, 25, 32, 40, 45, 50, 56, 63, 71, 80, 90, 100 мм и другие размеры.
Допуски и точность изготовления
Основные геометрические параметры регламентируются нормативной документацией. К ним относятся диаметр стержня, длина изделия, размеры проушины и другие конструктивные характеристики.
Точное соблюдение размеров обеспечивает совместимость фиксатора с отверстиями в гайках, осях, болтах и других ответных деталях.
Области применения
Разводные стопорные элементы DIN 94 используются в машиностроении, автомобилестроении, строительстве, приборостроении, электротехнике и при ремонте различной техники.
Наиболее распространённые области применения:
- фиксация корончатых и прорезных гаек;
- стопорение осей, пальцев и валов;
- крепление элементов подвески и рулевого управления;
- фиксация деталей в узлах, подверженных вибрациям;
- монтаж металлоконструкций, лесов и опалубки;
- ремонт велосипедов, скутеров, садовой техники и других механизмов.
Особенно эффективны такие фиксаторы в соединениях, где необходимо предотвратить самопроизвольное отворачивание гайки или осевое перемещение детали.
Как выбрать стопорный элемент DIN 94
При подборе фиксатора необходимо учитывать несколько параметров.
Диаметр. Он должен соответствовать диаметру сквозного отверстия в гайке, оси, пальце или другой детали.
Длина. Размер выбирают таким образом, чтобы после установки концы можно было надёжно развести. При этом избыточная длина не должна создавать помех соседним элементам конструкции.
Материал. Для стандартных условий подходит оцинкованная сталь. Для влажной среды и наружного применения рекомендуется нержавеющая сталь А2, а для более агрессивных условий — А4. Латунное исполнение выбирают для специальных задач, где требуются соответствующие свойства материала.
Условия эксплуатации. Необходимо учитывать воздействие влаги, химических веществ, температуры, вибрации и других факторов.
После демонтажа и разгибания стопорный элемент следует заменить новым.
Сравнение DIN 94, ГОСТ 397-79 и ISO 1234
DIN 94, ГОСТ 397-79 и ISO 1234 относятся к стандартам на разводные стопорные элементы. При подборе взаимозаменяемого крепежа необходимо сопоставлять типоразмер, материал и требования конкретного стандарта.
Главное различие между документами связано с системой обозначения и нормативной базой. Для предприятий, использующих импортное оборудование и отечественный крепёж, это позволяет подобрать совместимый стопорный элемент по соответствующим параметрам.
Вес и фасовка
Масса фиксатора зависит от его диаметра, длины и материала. Например, оцинкованный элемент 4×45 мм весит около 5,1 г, латунный 5×40 мм — примерно 8,12 г. Изделие из нержавеющей стали А2 размером 8×45 мм имеет массу около 23 г, а вариант А4 размером 8×140 мм — около 51 г.
Стопорные элементы поставляются в различных вариантах фасовки — от нескольких десятков до нескольких тысяч штук. Количество в упаковке зависит от типоразмера и условий поставки.
Часто задаваемые вопросы
Для каких соединений используется DIN 94?
Фиксаторы применяются для стопорения соединений с корончатыми и прорезными гайками, а также для фиксации осей, пальцев и других деталей от проворачивания или осевого смещения.
Чем разводной фиксатор отличается от пружинного?
Разводной фиксатор после установки удерживается за счёт отгибания ветвей и рассчитан на одноразовое применение. Пружинные фиксаторы удерживаются за счёт упругости конструкции и в зависимости от типа могут использоваться многократно.
Можно ли использовать DIN 94 повторно?
Не рекомендуется. После разгибания ветвей материал подвергается деформации, поэтому для ответственных соединений при повторной сборке следует устанавливать новый фиксатор.
Какой материал выбрать для наружного монтажа?
Для влажной среды и наружного применения оптимальным выбором обычно является нержавеющая сталь А2. При воздействии агрессивных сред предпочтительнее А4.
DIN 94 и ГОСТ 397-79 — это одно и то же?
Это стандарты на соответствующий тип разводных стопорных элементов. При выборе взаимозаменяемого изделия необходимо проверить соответствие конкретных типоразмеров и требований к материалу.
