Штифт цилиндрический незакаленный DIN 7: установочный элемент общего назначения
Назначение и конструктивные особенности штифта DIN 7

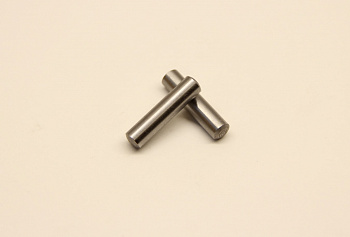

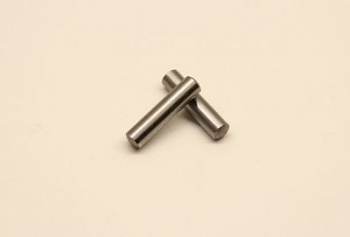

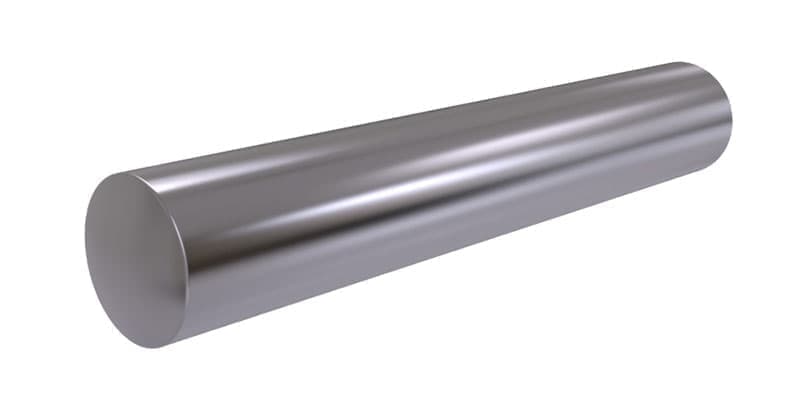

Незакаленный цилиндрический штифт DIN 7 представляет собой стержневой крепежный элемент, предназначенный для неподвижного соединения деталей в различных отраслях промышленности. Данный метиз используется для центрирования и фиксации взаимного положения деталей, а также для предотвращения их сдвига под действием нагрузок. В отличие от закаленных аналогов, незакаленный вариант не проходит термическую обработку, что определяет его механические свойства и область применения. Установка стержня производится в предварительно подготовленное отверстие, обеспечивающее плотную посадку.
Принцип фиксации и механизм работы
Принцип действия основан на плотной посадке стержня в калиброванное отверстие. Поле допуска внешнего диаметра штифта — m6, что гарантирует посадку с натягом. Установка осуществляется запрессовкой, после чего стержень неподвидно фиксируется в отверстии, воспринимая сдвигающие усилия и разгружая резьбовые соединения. Данный метиз обеспечивает стабильное центрирование деталей и предотвращает их смещение в процессе эксплуатации. Благодаря отсутствию термообработки, изделие сохраняет достаточную пластичность, что упрощает его установку и демонтаж. Такое решение особенно эффективно в узлах, где не требуются высокие прочностные характеристики.
Отличия от закаленных аналогов (DIN 6325)
Главное отличие незакаленного штифта DIN 7 от закаленного DIN 6325 заключается в отсутствии термической обработки. Твердость незакаленного стержня составляет 125-245 HB (по Бринеллю), тогда как закаленный вариант имеет твердость 60-62 HRC (550-650 HV). Это определяет более низкую износостойкость и прочность на срез у DIN 7. Однако незакаленный стержень легче обрабатывается, допускает дополнительную механическую доработку и менее склонен к хрупкому разрушению при ударных нагрузках. Кроме того, он доступнее в изготовлении и подходит для менее ответственных соединений. Таким образом, выбор между двумя исполнениями определяется требуемой нагрузкой и условиями эксплуатации.
Материалы изготовления и покрытия
Конструкционная сталь
Основным материалом для производства служит конструкционная нелегированная или низколегированная сталь. Наиболее распространены марки Ст3, сталь 20, сталь 35 и сталь 45. Применяются также цементируемые стали, проходящие поверхностное упрочнение без сквозной закалки. Механические характеристики зависят от конкретной марки: предел текучести составляет от 200 до 400 Н/мм², временное сопротивление разрыву — от 350 до 600 Н/мм². Выбор материала определяется требуемой прочностью соединения и условиями работы узла. В некоторых случаях используются нержавеющие стали марок А2 и А4 для работы в агрессивных средах.
Защитные покрытия
Для защиты от коррозии на поверхность могут наноситься различные покрытия. Наиболее распространено гальваническое цинкование, обеспечивающее базовую антикоррозионную защиту в стандартных условиях. Также используется оксидированное (воронёное) покрытие, придающее изделию характерный тёмный цвет и улучшающее антифрикционные свойства. Для повышенной стойкости может применяться фосфатирование или никелирование. В случае использования нержавеющей стали защитное покрытие не требуется. Выбор покрытия определяется условиями эксплуатации и требованиями к внешнему виду.
Размерный ряд и технические параметры
Диаметры и длины
Стандарт DIN 7 предусматривает широкий диапазон типоразмеров. Доступны диаметры от 1 до 20 мм. Длина изделий варьируется от 4 до 120 мм в зависимости от диаметра. Маркировка типоразмера строится по принципу «диаметр × длина», например, 8×30 мм. Для каждого диаметра предусмотрен стандартный ряд длин, регламентированный нормативной документацией. Это обеспечивает универсальность и позволяет подобрать подходящий вариант для большинства конструктивных решений.
Класс точности и допуски
Геометрические параметры регламентируются с высокой точностью. Поле допуска внешнего диаметра — m6, что соответствует прецизионной посадке с натягом. Допуски на длину и диаметр обеспечивают совместимость с отверстиями, обработанными разверткой соответствующего класса. Торцы стержней, как правило, имеют фаски для облегчения ввода в отверстие. Шероховатость поверхности шлифованных стержней не превышает Ra 0,8 мкм, что гарантирует плотное прилегание и равномерное распределение нагрузки.
Преимущества незакаленного цилиндрического штифта
Данный стопорный элемент обладает рядом значительных достоинств. Во-первых, более низкая твердость упрощает механическую обработку и позволяет при необходимости дорабатывать изделие непосредственно на монтажной площадке. Во-вторых, пластичность материала снижает риск хрупкого разрушения при ударных нагрузках и в условиях знакопеременных напряжений. В-третьих, отсутствие термической обработки делает изделие более доступным и технологичным в производстве. Также важно, что незакаленный стержень легче демонтируется при необходимости разборки соединения. Благодаря этим качествам, изделие широко используется в узлах со средними нагрузками и в случаях, где не требуется высокая износостойкость.
Области применения штифта DIN 7
Машиностроение и приборостроение
В машиностроении данный метиз используется для центрирования и фиксации деталей в редукторах, коробках передач и других узлах. В приборостроении применяются малогабаритные исполнения для сборки точных механизмов и измерительных приборов. Штифт DIN 7 обеспечивает надёжное позиционирование и стабильность соединений в условиях умеренных нагрузок. Простота монтажа и демонтажа делает его удобным для сборочных операций и технического обслуживания. Также он востребован в станкостроении для фиксации сменной оснастки и направляющих.
Строительство и монтажные работы
В строительной сфере стержни применяются при монтаже металлоконструкций, сборке лесов, опалубки и временных сооружений. Они также используются в мебельном производстве для соединения элементов каркаса. В деревообработке применяются для сборки столярных изделий. Универсальность и доступность делают данный метиз востребованным в самых разных областях, где требуется фиксация деталей с точным позиционированием.
Особенности монтажа и требования к отверстиям
Установка незакаленного стержня требует предварительной подготовки отверстия. Отверстие должно быть обработано разверткой с высокой точностью, так как поле допуска m6 предполагает минимальный зазор. Диаметр отверстия должен строго соответствовать номинальному диаметру стержня с учётом допусков. Важно обеспечить соосность отверстий соединяемых деталей — для этого их обрабатывают совместно (в собранном виде). Глубина отверстия должна быть достаточной для полного погружения стержня, но не превышать его длину. При установке следует избегать перекосов и повреждения торцов. Демонтаж производится с помощью выколотки или специального съёмника.
Сравнение DIN 7, ГОСТ 3128 и других стандартов
Стандарт DIN 7 имеет несколько взаимозаменяемых аналогов. Отечественный ГОСТ 3128-70 полностью соответствует DIN 7 для незакаленных исполнений. Также существует ГОСТ 24296-93, являющийся прямым аналогом для цилиндрических штифтов общего назначения. Международный стандарт ISO 2338 гармонизирован с DIN 7 и регламентирует те же геометрические параметры. Таким образом, стержень, произведённый по любому из этих стандартов, имеет одинаковые характеристики и полностью взаимозаменяем.
Весовые характеристики и фасовка
Масса незакаленного стержня зависит от его размеров и материала. Например, изделие 8×30 мм весит около 11,8 г. Для более мелких типоразмеров масса пропорционально меньше, для крупных — возрастает. Точный вес партии рассчитывается исходя из массы одного изделия и его количества. Поставки обычно осуществляются в фасовке от нескольких десятков до нескольких тысяч штук, в зависимости от типоразмера. Упаковка производится в коробки или мешки, обеспечивающие сохранность поверхности.
Часто задаваемые вопросы о штифтах DIN 7
Для каких соединений применяется незакаленный цилиндрический стержень?
Он используется для неподвижных соединений с умеренными нагрузками, требующих точного центрирования и стабильного положения деталей.
Чем отличается DIN 7 от DIN 6325?
DIN 7 — незакаленный вариант, DIN 6325 — закаленный, с более высокой твердостью и износостойкостью. DIN 7 легче обрабатывается и менее склонен к хрупкому разрушению.
Какой допуск на внешний диаметр?
Поле допуска внешнего диаметра — m6, что гарантирует посадку с натягом и точное центрирование.
Из каких материалов изготавливаются стержни DIN 7?
Основной материал — конструкционная нелегированная сталь марок Ст3, 20, 35, 45. Также возможны исполнения из нержавеющей стали А2 и А4.
Чем отличается DIN 7 от ГОСТ 3128?
Технически эти стандарты идентичны и полностью взаимозаменяемы. Различие заключается только в системе обозначения и стране происхождения.
