Штифт пружинный разрезной DIN 1481: цилиндрический стопорный элемент
Пружинный разрезной цилиндрический стопорный элемент, известный как штифт DIN 1481, представляет собой крепёжное изделие, предназначенное для быстрой и надёжной фиксации деталей в сквозных и глухих отверстиях. Данный метиз изготавливается из пружинной стали и имеет продольный разрез по всей длине, что обеспечивает упругую деформацию при установке.
После введения в отверстие стержень распрямляется, создавая постоянное радиальное усилие, которое удерживает его на месте. Такая конструкция исключает необходимость в дополнительных фиксаторах.
Конструктивные особенности и принцип действия
Стопорный элемент представляет собой цилиндрический стержень с продольным разрезом, проходящим через всю длину изделия. На торцах, как правило, предусмотрены фаски, облегчающие ввод в отверстие. При установке диаметр стержня уменьшается за счёт сжатия разрезанных половин, после прохождения через отверстие он возвращается к исходному состоянию, создавая распорное усилие. Это обеспечивает плотную посадку с натягом и предотвращает самопроизвольное смещение. Упругие свойства материала позволяют компенсировать незначительные отклонения размеров отверстия.
Отличие от других видов штифтов
Главное отличие данного изделия от цилиндрических гладких аналогов заключается в наличии продольного разреза и способности к упругой деформации. В отличие от конических вариантов, этот стопор не требует точного совпадения конусности и подходит для отверстий с небольшими допусками. От резьбовых исполнений его отличает отсутствие резьбы – фиксация происходит исключительно за счёт сил упругости. Также он превосходит обычные гладкие стержни по простоте монтажа, поскольку не требует запрессовки с большим усилием.
Материалы и покрытия штифтов DIN 1481
Пружинная сталь с оксидированным покрытием

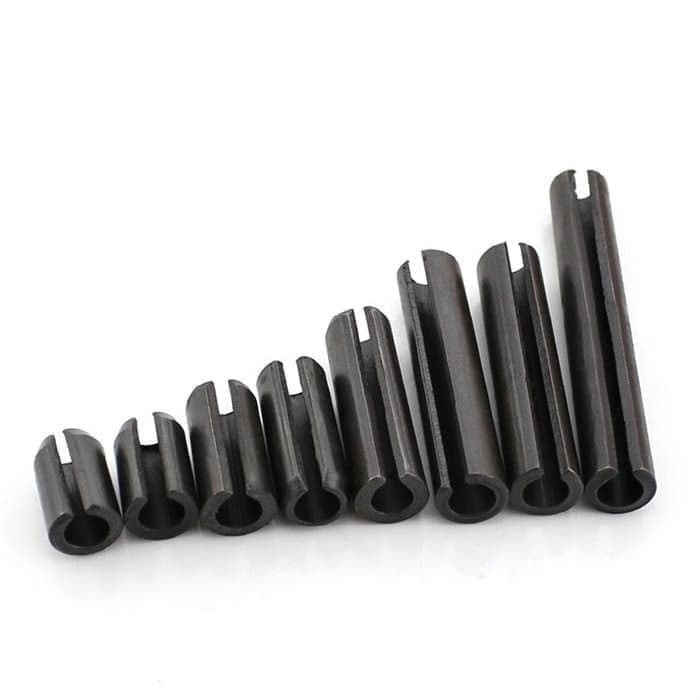

Наиболее распространённое исполнение – из высокоуглеродистой пружинной стали, прошедшей термическую обработку. Оксидированное (воронёное) покрытие, наносимое на поверхность, обеспечивает базовую антикоррозионную защиту и придаёт изделию характерный тёмный цвет. Такое покрытие также улучшает антифрикционные свойства и облегчает установку. Данный вариант подходит для стандартных условий эксплуатации в сухих помещениях и механизмах с умеренной влажностью.
Нержавеющая сталь А2 и А4
Для работы в агрессивных средах и при повышенной влажности применяются стопоры из нержавеющей стали марок А2 и А4. Материал А2 (аналог AISI 304) устойчив к атмосферной коррозии и подходит для большинства промышленных применений. Сталь А4 (аналог AISI 316) обладает повышенной стойкостью к кислотам, щелочам и морской воде, что делает её предпочтительной для химической промышленности, судостроения и пищевого оборудования. Нержавеющие варианты не требуют дополнительного покрытия и сохраняют упругость в широком диапазоне температур.
Размерный ряд и технические параметры
Диаметры и длины
Стандарт DIN 1481 регламентирует стопорные элементы с условным диаметром от 1 до 50 мм. Наиболее ходовые диаметры: 3, 4, 5, 6, 8, 10, 12, 16, 20 мм. Длина изделий варьируется от 6 до 200 мм и более, в зависимости от диаметра и требований заказчика. Маркировка типоразмера обычно выглядит как «диаметр × длина», например, 6×30 мм. Точные значения длины для каждого диаметра регламентируются стандартом и зависят от области применения.
Геометрия и допуски
Геометрические параметры регламентируются с высокой точностью. Диаметр стержня измеряется в сжатом состоянии, а наружный диаметр в свободном состоянии имеет определённый допуск, обеспечивающий требуемый натяг в отверстии. Толщина стенки и ширина разреза также стандартизированы. Допуски на длину и диаметр соответствуют классу точности, как правило, m6 или h11. Фаски на торцах должны иметь определённый угол и размер для облегчения установки.
Преимущества пружинного разрезного штифта
Данный стопорный элемент обладает рядом значительных преимуществ. Прежде всего, это простота установки – для монтажа достаточно вставить стержень в отверстие, часто без применения специального инструмента. Во-вторых, высокая надёжность фиксации за счёт постоянного распорного усилия, которое сохраняется длительное время. В-третьих, компенсация допусков – упругая деформация позволяет использовать изделие в отверстиях с незначительными отклонениями размеров. Также важны устойчивость к вибрациям и возможность многократного применения при сохранении упругости.
Области применения штифта DIN 1481
Машиностроение и приборостроение
В машиностроении данный метиз широко используется для фиксации шестерён, шкивов, рычагов и валов. В приборостроении применяются малогабаритные исполнения для сборки точных механизмов, измерительных приборов и часовых механизмов. Стабильность фиксации и устойчивость к вибрациям делают его незаменимым в узлах с высокими динамическими нагрузками.
Автомобильная промышленность
В автомобилестроении стопорные элементы применяются для крепления элементов трансмиссии, рулевых механизмов, тормозных систем и подвески. Они используются для фиксации осей, пальцев и тяг, где требуется быстрый монтаж и демонтаж. Их применение снижает риск ослабления соединений при вибрациях и обеспечивает долговечность узлов.
Строительство и монтажные работы
В строительной сфере данные метизы используются при сборке металлоконструкций, лесов, опалубки и временных сооружений. Они также применяются в мебельном производстве для соединения элементов каркаса. Простота установки и демонтажа делает их удобными для многократного использования на строительных площадках.
Как подобрать штифт DIN 1481 для фиксации
При выборе необходимо учитывать несколько ключевых параметров. Во-первых, диаметр отверстия – номинальный размер должен строго соответствовать диаметру стержня в свободном состоянии. Во-вторых, длина – должна быть достаточной для полного прохождения через соединяемые детали и выступания на 2-3 мм с другой стороны. В-третьих, материал и покрытие – для стандартных условий подходит оксидированная сталь, для влажных и агрессивных – нержавеющая. Также следует учитывать класс точности и характер нагрузок.
Особенности монтажа и демонтажа разрезного штифта
Установка стопора обычно не требует специального инструмента – достаточно вставить его в отверстие рукой или с помощью лёгкого удара молотка через оправку. При прохождении через отверстие стержень сжимается, а после выхода с другой стороны распрямляется, фиксируя детали. Для демонтажа стопор выбивается с помощью бородка или вытягивается специальным съёмником. Важно не повредить торцы и не перегнуть стержень при извлечении. При многократном использовании следует проверять упругость.
Сравнение DIN 1481, ГОСТ 14229 и ISO 8752
Стандарты DIN 1481, отечественный ГОСТ 14229 и международный ISO 8752 являются технически идентичными и взаимозаменяемыми. Все три нормативных документа регламентируют одинаковые геометрические параметры, материалы и механические свойства. Различия заключаются только в системе обозначений и стране происхождения. Стопорный элемент, произведённый по любому из этих стандартов, будет иметь идентичные характеристики и может использоваться в конструкциях без ограничений.
Весовые характеристики и фасовка
Масса стопорного элемента зависит от его размеров и материала. Например, стальной вариант 4×20 мм весит около 1,2 г, 6×30 мм – примерно 3,8 г, 10×40 мм – около 12 г. Для изделий из нержавеющей стали масса незначительно выше из-за плотности материала. Поставки обычно осуществляются в упаковках от 100 до нескольких тысяч штук, в зависимости от типоразмера и фасовки производителя. Точный вес партии рассчитывается исходя из массы одного изделия и его количества.
Часто задаваемые вопросы о штифтах DIN 1481
В каких случаях применяется разрезной пружинный стопор?
Он используется для быстрой фиксации деталей в сквозных и глухих отверстиях, где требуется упругая посадка, а также в условиях вибраций и знакопеременных нагрузок.
Допускается ли повторное использование?
Да, при сохранении упругости и отсутствии деформаций стопор допускает многократное применение, особенно в малонагруженных узлах.
Какой материал выбрать для наружных работ?
Для наружного применения и во влажной среде рекомендуется нержавеющая сталь А2 или А4, устойчивая к коррозии.
Чем отличается DIN 1481 от ГОСТ 14229?
Технически эти стандарты идентичны и взаимозаменяемы, различие лишь в обозначении и стране происхождения.
Какие диаметры доступны по DIN 1481?
Стандарт предусматривает условные диаметры от 1 до 50 мм, наиболее распространённые – 3, 4, 5, 6, 8, 10, 12, 16, 20 мм.
