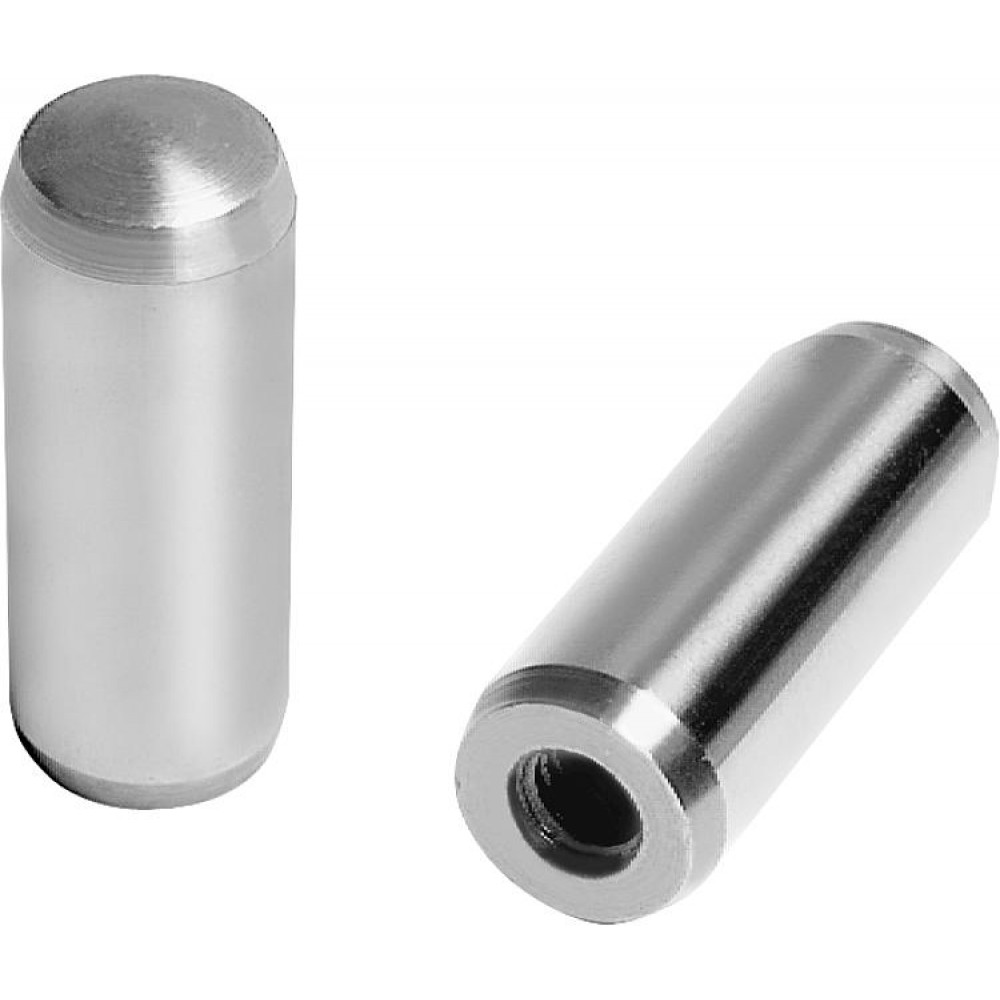

Цилиндрический штифт с внутренней резьбой DIN 7979 представляет собой стержневой крепежный элемент, сочетающий функции установочного стержня и резьбового отверстия. Данный метиз используется для неподвижного соединения деталей с возможностью последующего демонтажа с помощью съемника. Наличие внутренней резьбы позволяет извлекать стержень из глухих отверстий без повреждения деталей, что существенно упрощает обслуживание узлов. Установка осуществляется запрессовкой в подготовленное отверстие с натягом, после чего штифт обеспечивает точное позиционирование и воспринимает сдвигающие нагрузки.

Принцип фиксации и механизм работы

Принцип действия основан на плотной посадке стержня в калиброванное отверстие. Поле допуска внешнего диаметра — m6, что гарантирует посадку с натягом. После запрессовки штифт неподвижно фиксируется в отверстии, воспринимая сдвигающие усилия и разгружая резьбовые соединения. Внутренняя резьба, выполненная в торце стержня, не влияет на фиксирующую способность, но обеспечивает возможность извлечения с помощью винта или специального съемника. Это особенно важно при использовании штифтов в глухих отверстиях, где доступ с обратной стороны отсутствует. Благодаря этому решению, демонтаж становится простым и безопасным для соединяемых деталей.

Конструкция с внутренней резьбой и её функции

Внутренняя резьба, как правило, нарезается в одном из торцов стержня. Чаще всего используется метрическая резьба с крупным шагом, соответствующая стандартному размерному ряду. Глубина резьбы определяется длиной штифта и может варьироваться. Для облегчения ввода съемника на торце может предусматриваться фаска или центровочное отверстие. Наличие резьбы не ухудшает прочностных характеристик штифта, так как она располагается в ненагруженной зоне. Такое конструктивное решение делает данный метиз незаменимым в узлах, требующих периодического обслуживания и замены элементов.

DIN 7979 штифты цилиндрические с внутренней резьбой купить оптом в СПб

Материалы изготовления и покрытия

Конструкционная сталь

Основным материалом для производства служит конструкционная нелегированная или легированная сталь. Применяются марки Ст3, сталь 20, сталь 35 и сталь 45. Для повышения износостойкости используются цементируемые стали, проходящие поверхностное упрочнение. Механические характеристики зависят от конкретной марки: предел текучести составляет от 200 до 400 Н/мм², временное сопротивление разрыву — от 350 до 600 Н/мм². Выбор материала определяется требуемой прочностью соединения и условиями работы узла. В некоторых случаях применяются высокопрочные легированные стали для ответственных соединений.

Нержавеющая сталь

Для эксплуатации в агрессивных средах и при повышенной влажности используются стержни из нержавеющей стали марок А2 и А4. Материал А2 (аналог AISI 304) устойчив к атмосферной коррозии и подходит для большинства промышленных применений. Сталь А4 (аналог AISI 316) обладает повышенной стойкостью к кислотам, щелочам и морской воде. Нержавеющие исполнения не требуют дополнительного покрытия и сохраняют прочностные характеристики в широком диапазоне температур. Такие метизы востребованы в пищевом оборудовании, химической промышленности и судостроении.

Защитные покрытия

Для дополнительной антикоррозионной защиты и улучшения антифрикционных свойств применяются различные покрытия. Наиболее распространено гальваническое цинкование, обеспечивающее базовую защиту в стандартных условиях. Также используется оксидированное (воронёное) покрытие, придающее изделию тёмный цвет и улучшающее антифрикционные характеристики. Для повышенной стойкости применяется фосфатирование или никелирование. Выбор покрытия определяется условиями эксплуатации и требованиями к коррозионной стойкости.

Размерный ряд и технические параметры

Диаметры и длины

Стандарт DIN 7979 предусматривает широкий диапазон типоразмеров. Доступны диаметры от 1 до 20 мм. Длина изделий варьируется от 4 до 120 мм в зависимости от диаметра. Для каждого диаметра предусмотрен стандартный ряд длин, регламентированный нормативной документацией. Это обеспечивает универсальность и позволяет подобрать подходящий вариант для большинства конструктивных решений. Длина штифта измеряется без учёта резьбовой части.

Параметры внутренней резьбы

Внутренняя резьба выполняется по стандарту ISO с метрическим профилем. Наиболее распространены резьбы от М2 до М10. Шаг резьбы, как правило, соответствует крупному шагу для данного диаметра. Глубина резьбы составляет от 1 до 3 диаметров штифта, но может варьироваться в зависимости от длины изделия. Резьба может быть сквозной или глухой, что определяется конструктивными требованиями. Точность резьбы, как правило, соответствует классу 6H по ISO.

Класс точности и допуски

Геометрические параметры регламентируются с высокой точностью. Поле допуска внешнего диаметра — m6, что соответствует прецизионной посадке с натягом. Допуски на длину и диаметр обеспечивают совместимость с отверстиями, обработанными разверткой соответствующего класса. Наружная поверхность шлифуется до шероховатости не более Ra 0,8 мкм. Торцы штифтов, как правило, имеют фаски для облегчения ввода в отверстие и центрирующие элементы для обеспечения соосности.

Преимущества штифта с внутренней резьбой

Данный метиз обладает рядом значительных достоинств. Во-первых, это лёгкость демонтажа — внутренняя резьба позволяет извлекать штифт с помощью стандартного винта, не повреждая детали. Во-вторых, точность позиционирования — благодаря высокой точности изготовления и классу допуска m6 обеспечивается минимальное биение и стабильное центрирование. В-третьих, универсальность — возможность использования в глухих отверстиях и труднодоступных узлах. Также важны надёжность фиксации — посадка с натягом исключает самопроизвольное смещение, и возможность многократного использования без потери фиксирующих свойств.

Области применения штифта DIN 7979

Машиностроение и приборостроение

В машиностроении данный метиз используется для фиксации шестерён, шкивов, рычагов и валов в редукторах, коробках передач и других узлах. В приборостроении применяются малогабаритные исполнения для сборки точных механизмов и измерительных приборов. Штифт с внутренней резьбой обеспечивает надёжное позиционирование и упрощает обслуживание оборудования. Особенно востребован он в узлах, требующих частой разборки для замены изнашиваемых элементов.

Строительство и монтажные работы

В строительной сфере стержни применяются при монтаже металлоконструкций, сборке лесов, опалубки и временных сооружений. Они также используются в мебельном производстве для соединения элементов каркаса. В машиностроении и станкостроении метизы применяются для фиксации сменной оснастки и направляющих. Удобство демонтажа делает их предпочтительными в узлах, где требуется периодический доступ к соединяемым деталям.

Особенности монтажа и демонтажа

Установка штифта требует предварительной подготовки отверстия. Отверстие должно быть обработано разверткой с высокой точностью, так как поле допуска m6 предполагает минимальный зазор. Диаметр отверстия должен строго соответствовать номинальному диаметру стержня с учётом допусков. Важно обеспечить соосность отверстий соединяемых деталей — для этого их обрабатывают совместно. Монтаж осуществляется запрессовкой с помощью пресса или молотка через оправку. Для демонтажа используется винт, вкручиваемый во внутреннюю резьбу, который выталкивает штифт из отверстия. Это позволяет избежать повреждения посадочных поверхностей и облегчает разборку узлов.

Сравнение DIN 7979, ГОСТ 24296 и ISO 8735

Стандарт DIN 7979 имеет несколько взаимозаменяемых аналогов. Отечественный ГОСТ 24296-93 полностью соответствует DIN 7979 и регламентирует те же геометрические параметры и механические свойства. Международный стандарт ISO 8735 также гармонизирован с данным нормативным документом. Таким образом, стержень, произведённый по любому из этих стандартов, имеет одинаковые характеристики и полностью взаимозаменяем. Различия заключаются только в системе обозначения и стране происхождения.

Весовые характеристики и фасовка

Масса штифта зависит от его размеров и материала. Например, для метиза с диаметром 8 мм и длиной 30 мм масса составляет около 11,8 г. Для более мелких типоразмеров масса пропорционально меньше, для крупных — возрастает. Поставки обычно осуществляются в фасовке от нескольких десятков до нескольких тысяч штук, в зависимости от типоразмера. Упаковка производится в коробки или мешки, обеспечивающие сохранность поверхности и резьбы.

Часто задаваемые вопросы о штифтах DIN 7979

Для каких соединений используется штифт с внутренней резьбой?

Он применяется для неподвижных соединений, требующих точного центрирования и возможности периодического демонтажа, особенно в глухих отверстиях.

Чем отличается DIN 7979 от DIN 7?

DIN 7979 имеет внутреннюю резьбу для демонтажа, DIN 7 — гладкий штифт без резьбы, что затрудняет его извлечение из глухих отверстий.

Как осуществляется демонтаж штифта?

Для извлечения используется винт, вкручиваемый во внутреннюю резьбу, который выталкивает штифт из отверстия. Это позволяет демонтировать стержень без повреждения деталей.

Из каких материалов изготавливаются штифты DIN 7979?

Основной материал — конструкционная сталь марок Ст3, 20, 35, 45. Также доступны исполнения из нержавеющей стали А2 и А4 для работы в агрессивных средах.

Чем отличается DIN 7979 от ГОСТ 24296?

Технически эти стандарты идентичны и полностью взаимозаменяемы. Различие заключается только в системе обозначения и стране происхождения нормативного документа.
