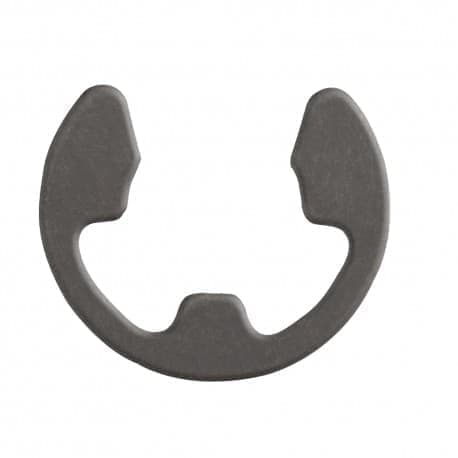

Разрезной фиксатор с внутренними радиальными выступами (зацепами) для аксиального удержания валов, осей и шарнирных пальцев в отверстиях. Конструктивная особенность — незамкнутая геометрия с несколькими зацепами, обеспечивающая монтаж и демонтаж без специального инструмента. В отличие от стопорных изделий для резьбовых соединений (DIN 6798, лапчатых), данная деталь не взаимодействует с гайками и болтами. Отличие от пружинных шайб (гроверов) — отсутствие упругого подпора, работа в качестве механического упора. В отличие от многолапчатых стопорных элементов (ГОСТ 11872), этот фиксатор удерживает не гайку, а сам вал или ось в отверстии.
Конструктивные особенности
Упорный быстросъёмный элемент DIN 6799 базируется на следующих геометрических признаках:
- Разомкнутая форма — наличие прорези позволяет разводить концы при надевании на ось. В свободном состоянии зазор составляет 1…3 мм.
- Внутренние зацепы (выступы) — от 3 до 6 радиальных зубьев, расположенных по внутреннему диаметру. Они входят в кольцевую канавку на валу.
- Наружные ушки — служат для захвата плоскогубцами или специализированными клещами при сжатии и разжатии.
- Плоский профиль — деталь лежит в одной плоскости, не имеет конической формы (в отличие от тарельчатых пружин).
Материал — пружинная сталь (C67S, 55Si7, 65Г) с закалкой до твёрдости 42…48 HRC. Возможно исполнение из нержавеющей стали A2 (1.4301). В отличие от стопорных колец для валов (DIN 471), имеющих прямоугольное сечение и рассчитанных на высокие осевые нагрузки, данное изделие облегчённое — предназначено для фиксации пальцев в шарнирных соединениях.
Основные параметры

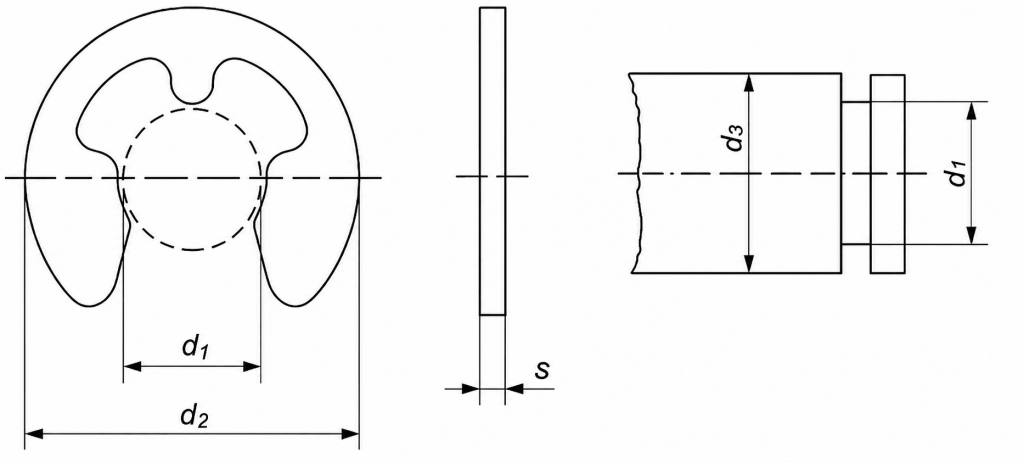

| Параметр | Обозначение | Диапазон / типовое значение |
| Номинальный диаметр оси (вала) | d | от 2 до 30 мм |
| Внутренний диаметр в свободном состоянии | d1 | ≈0,95×d (меньше номинала) |
| Наружный диаметр | d2 | от 5 до 40 мм |
| Толщина материала | s | 0,3…1,0 мм |
| Количество внутренних зацепов | z | 3…6 (зависит от d) |
| Ширина зазора в свободном состоянии | b | 1…3 мм |
Для типоразмера d=6 мм: d₁≈5,8 мм, d₂≈12 мм, s=0,5 мм, число выступов = 3.
Принцип работы
При установке фиксатор сжимают за наружные ушки (плоскогубцами), зазор уменьшается, внутренние выступы расходятся. Затем элемент надевают на вал и продвигают до кольцевой проточки. После снятия усилия сжатия деталь разжимается, и зацепы заходят в канавку, блокируя осевое перемещение.
Демонтаж выполняется аналогично: сжатием выступающих ушек зацепы выходят из канавки, и фиксатор снимается.
В отличие от шплинтов, данное изделие не требует отверстия в валу. В отличие от стопорных колец по DIN 471, не имеет специальных отверстий под клещи, но само устройство более компактно.
Отличие от смежных типов
| Признак | DIN 6799 | DIN 471 (стопорное кольцо для вала) | Шплинт | Стопорная шайба под гайку |
| Назначение | Фиксация оси/пальца в отверстии | Фиксация подшипников на валу | Стопорение гаек | Блокировка резьбы |
| Форма | Разрезное кольцо с ушками | Разрезное кольцо с отверстиями | Изогнутый стержень | Плоская или клиновая |
| Инструмент монтажа | Плоскогубцы, клещи | Специальные клещи со штифтами | Плоскогубцы | Гаечный ключ |
| Требует канавку на валу | Да | Да | Нет (отверстие) | Нет |
| Допустимость повторного использования | Да (2–3 цикла) | Да | Однократно | Зависит от типа |
Области применения
- Шарнирные соединения — фиксация осей в гидроцилиндрах, карданных передачах, сельхозтехнике.
- Строительное оборудование — крепление проушин в ковшах экскаваторов, шарниры гусеничных цепей.
- Станкостроение — удержание осей рычагов, кулис, механизмов подачи.
- Мебельная фурнитура — соединение вращающихся элементов, механизмов трансформации.
- Бытовая техника — фиксация осей в редукторах миксеров, стиральных машин.
В отличие от многолапчатых стопорных элементов, данное изделие не требует пазов в корпусе — достаточно канавки на валу.
Особенности использования
Подготовка. На валу или оси необходимо выполнить кольцевую канавку (проточку) шириной не менее толщины фиксатора и глубиной 0,5…1,0 мм (в зависимости от диаметра). Допускается прямоугольный или трапециевидный профиль.
Монтаж. Элемент сжимают до совмещения концов (зазор исчезает). Внутренние зацепы расходятся, и деталь свободно надевается на вал. Затем её продвигают до канавки и отпускают — выступы заскакивают в проточку. При установке не допускается чрезмерное сжатие, которое может вызвать пластическую деформацию.
Демонтаж. Аналогично сжатию. После снятия фиксатор восстанавливает форму. Для облегчения демонтажа рекомендуется смазывать канавку перед установкой.
Повторное использование. Допускается 2–3 цикла. После нескольких установок деталь может потерять упругость (уменьшиться зазор в свободном состоянии). Признак износа — фиксатор не держится в канавке или свободно проворачивается.
Ограничения. Не предназначено для высоких осевых нагрузок (постоянное усилие более 200 Н для малых диаметров). Для силовых соединений применяют стопорные кольца DIN 471. Также не использовать для валов с высокой скоростью вращения — элемент не балансирован.
Материалы и покрытия. Стальные версии имеют цинковое или фосфатированное покрытие. Для агрессивных сред — нержавеющая сталь A2.
В отличие от шайб усиленных под палец (DIN 1440, DIN 1441), которые представляют собой толстые плоские изделия без разреза для осевого упора, быстросъёмный фиксатор DIN 6799 является разрезным и удерживается в канавке, а не работает как простой упор.
