Зубчатая стопорная шайба DIN 6798 — плоский крепёжный элемент, на внутренней или наружной кромке которого сформированы радиально расположенные острые зубья (шлицы). Конструктивная особенность данного стандарта — отсутствие разомкнутого витка (в отличие от пружинных шайб) и работа исключительно за счёт пластического врезания зубьев в опорные поверхности гайки и детали. В отличие от клиновых пар NORD-LOCK или тарельчатых пружин SCHNORR, изделие DIN 6798 не создаёт дополнительного осевого усилия, а блокирует вращение исключительно механическим зацеплением.
Конструктивные особенности
DIN 6798 предусматривает два основных исполнения:
- Тип A (с внутренними зубьями) — зубья расположены по внутреннему диаметру, шайба надевается на стержень болта. При затяжке зубья врезаются в материал гайки (или головки болта) и в деталь, фиксируя от проворота.

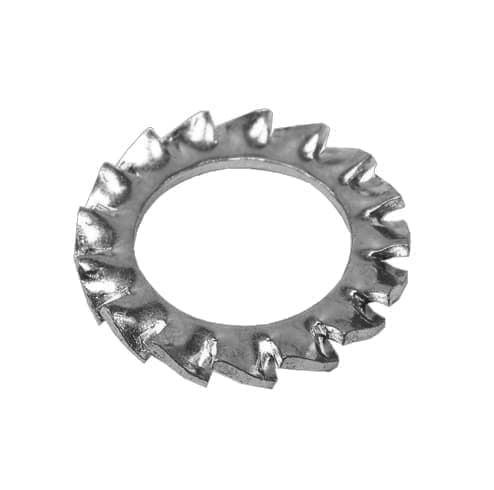

- Тип J (с наружными зубьями) — зубья расположены по наружному диаметру, элемент работает аналогично, но предпочтителен для мягких материалов или когда внутреннее пространство ограничено.
Параметры геометрии:
- Форма зуба — трапециевидная с заострённой вершиной, угол заострения 60…90°.
- Количество зубьев (z) — зависит от диаметра: для М4 — 6 зубьев, для М10 — 12, для М20 — 16…24.
- Высота зуба (h_z) — составляет 0,3…0,7 мм, что обеспечивает надёжное внедрение без сквозного продавливания.
- Толщина тела шайбы (s) — постоянна (0,5…1,5 мм), зубья выступают над плоскостью.
Материал — пружинная сталь (C67S, 55Si7) с закалкой до 42…50 HRC. Для коррозионностойких исполнений — нержавеющая сталь A2 (1.4301) или A4 (1.4401) с аналогичной термообработкой. В отличие от шайб с лапкой (ГОСТ 13463), здесь нет отгибаемых элементов — зубья уже сформированы на этапе штамповки.

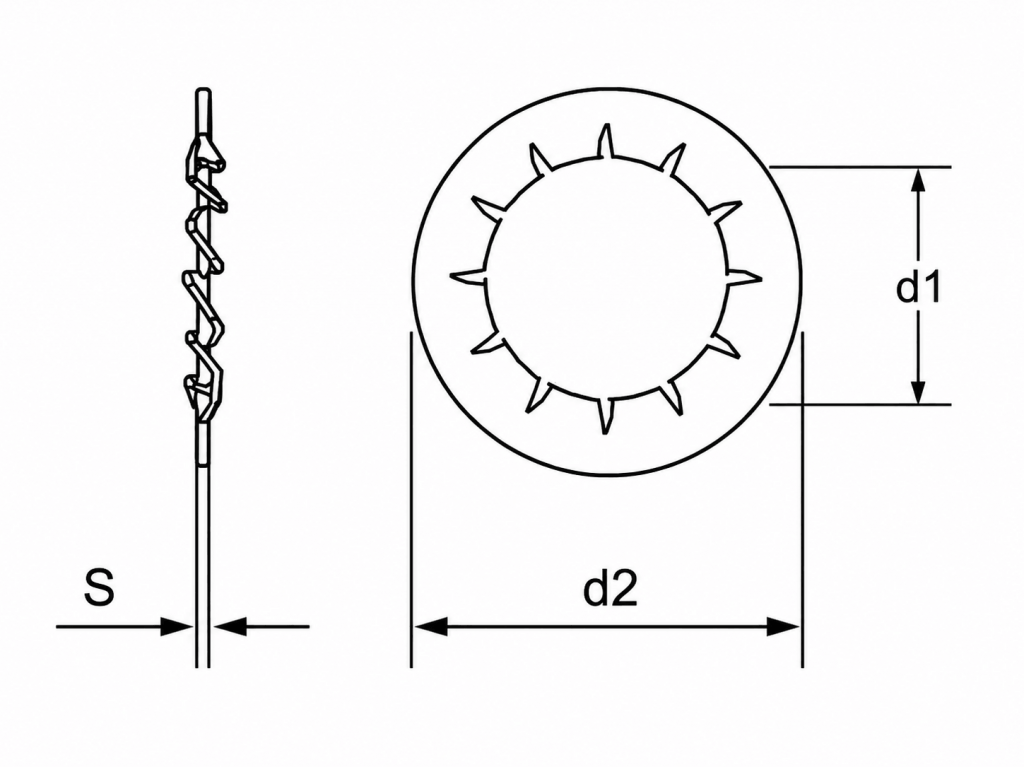

Основные параметры
| Параметр | Значение для М10 (тип A) | Значение для М10 (тип J) |
| Внутренний диаметр (d1) | 10,5…11,0 мм | 10,5…11,0 мм |
| Наружный диаметр (d2) | 14,5…15,5 мм | 19,0…20,0 мм |
| Толщина тела (s) | 0,8…1,0 мм | 0,8…1,0 мм |
| Количество зубьев (z) | 12 | 12 |
| Высота зуба (hz) | 0,4 мм | 0,4 мм |
| Твёрдость HRC | 44…48 | 44…48 |
Стандарт охватывает резьбы от М2 до М36. Для каждого типоразмера нормируется минимальный момент отвинчивания после затяжки (в 2…3 раза выше, чем у пружинной шайбы).
Принцип работы
При затяжке гайки зубья стопорной шайбы вдавливаются в сопряжённые поверхности. Поскольку твёрдость материала шайбы выше, чем у стандартных гаек (класс 8 или 10) и большинства конструкционных деталей, зубья создают локальные пластические деформации — микроканавки. После достижения расчётного момента затяжки гайка оказывается заблокированной: для её отвинчивания необходимо срезать материал, заполнивший канавки, либо разрушить сами зубья. Это требует приложения крутящего момента, значительно превышающего момент затяжки.
В отличие от гровера (ГОСТ 6402), где основную роль играет упругая сила витка, здесь блокировка чисто геометрическая. Поэтому DIN 6798 эффективнее в условиях сильных крутильных вибраций, но менее эффективна при осевых пульсациях (которые могут ослабить натяжение без проворота).
Области применения
Шайбы DIN 6798 используются в соединениях, где требуется надёжная фиксация от проворота при компактных размерах:
- электротехническое оборудование (крепление клемм, шин, контакторов);
- приборы и точная механика (оптика, измерительные устройства);
- автомобильная электроника (блоки управления, датчики);
- бытовая техника (стиральные машины, насосы);
- мебельная фурнитура (крепление механизмов трансформации).
В отличие от многолапчатых шайб (ГОСТ 11872), не требующих специальных пазов в детали, и от шайб NORD-LOCK, работающих на клиновом эффекте, DIN 6798 универсальна — подходит для любых гладких поверхностей.
Особенности использования
При монтаже не требуется специальной ориентации для типа A (зубья симметричны). Для типа J наружные зубья могут быть направлены в любую сторону. Однако рекомендуется располагать зубьями к более твёрдой поверхности (обычно к гайке), чтобы минимизировать повреждение детали. Не допускается установка более одной стопорной шайбы под одну гайку — зубья соседних шайб будут конкурировать, снижая общую блокировку.
Повторное использование не допускается: после демонтажа зубья частично или полностью сплющены и не могут обеспечить расчётное врезание. Признак непригодности — высота зубьев менее 0,2 мм или видимые замятия вершин.
Для материалов с низкой твёрдостью (алюминий, латунь, пластик) предпочтительно применять тип J (наружные зубья) или увеличивать количество шайб? Нет, лучше использовать специальные закладные элементы. В мягких материалах внутренние зубья (тип A) могут полностью прорезать опорную поверхность, теряя эффект фиксации.
Покрытия: цинковое (6…12 мкм) для обычных условий, фосфатированное (9…15 мкм) для улучшенной адгезии смазки, а также оцинкованное с хроматированием. Для нержавеющих исполнений покрытие не требуется.
Отличие от стопорных шайб SCHNORR (DIN 6796): последние представляют собой тарельчатые пружины с насечками, создающие осевое усилие. DIN 6798 не создаёт осевого подпора — только блокировку от вращения.
