Шайба пружинная (РФ) — разрезной упругий крепёжный элемент, изготовленный по ГОСТ 6402 из легированной пружинной стали 65Г, прошедшей закалку и средний отпуск. Основное назначение — создание упругого отпора в резьбовом соединении для предотвращения самоотвинчивания при вибрациях. Российские исполнения отличаются строгими допусками на геометрию разреза, стабильностью твёрдости и острыми кромками, врезающимися в опорные поверхности.
Конструктивные особенности
Пружинная шайба российского производства представляет собой незамкнутое кольцо с прямоугольным сечением.

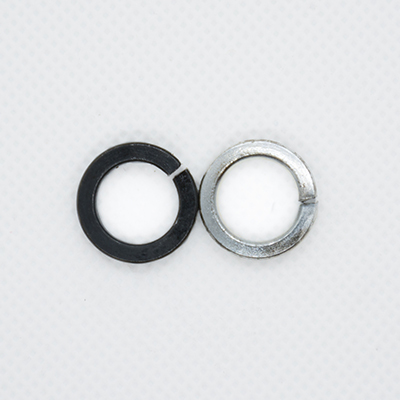

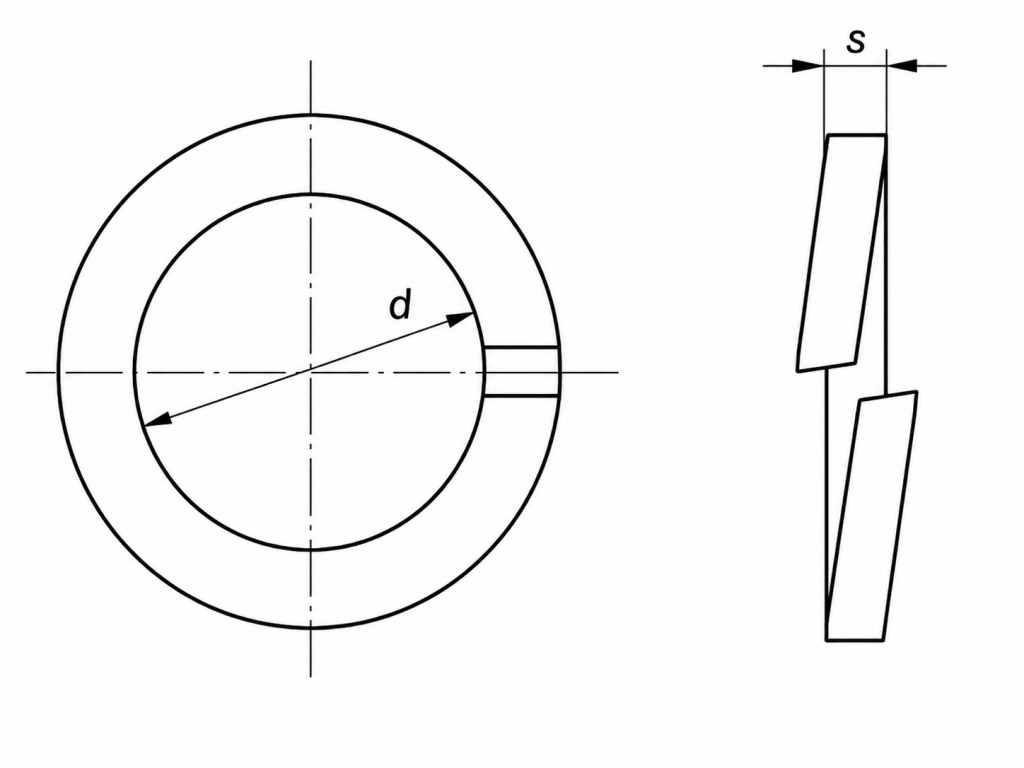

Ключевые конструктивные признаки, регламентированные ГОСТ 6402:
- Разрез под углом — плоскость реза смещена относительно оси на 0,2…0,5 мм, что формирует две острые режущие кромки (эффект «гровера»);
- Угол подъёма витка — строго выдерживается в пределах 10…15° в зависимости от типоразмера (меньший разброс, чем у китайских аналогов);
- Трапециевидная форма сечения — после термообработки виток приобретает слегка сужающийся профиль, повышающий жёсткость при сжатии;
- Заусенцы нормированы — ГОСТ 6402 ограничивает высоту грата не более 0,1 мм, тогда как у китайских шайб заусенцы достигают 0,3 мм.
Материал — сталь 65Г (содержание марганца 0,9…1,2%) с термообработкой до твёрдости 42…48 HRC. Допустимый разброс твёрдости в одной партии — не более 4 единиц HRC, что достигается за счёт печной закалки с контролируемым отпуском. Это обеспечивает высокую стабильность упругого восстановления.
Основные параметры
| Параметр | Обозначение | Значение для РФ по ГОСТ 6402 |
| Номинальный диаметр резьбы | d | М3…М48 (нормальная точность) |
| Толщина витка | s | 0,7…1,3 от d (ряд 2 по ГОСТ) |
| Ширина разреза в свободном состоянии | b | 0,6…1,2 мм (зависит от размера) |
| Угол подъёма витка | α | 11…13° для М6…М20 |
| Твёрдость по Роквеллу | HRC | 44…46 для большинства типоразмеров |
| Предел выносливости при циклическом сжатии | σ−1 | Не менее 300 МПа (для стали 65Г) |
Отличие от пружинных шайб из Китая — российские шайбы имеют меньший разброс толщины витка (допуск h12 вместо h14) и стабильный угол реза, обеспечивающий гарантированное врезание.
Механизм работы
При затяжке гайки пружинная шайба сжимается, стремясь распрямить виток. Возникает осевая упругая сила, направленная вдоль резьбы, которая создаёт дополнительное трение в витках. Острые кромки разреза (характерные именно для ГОСТ) пластически внедряются в материал гайки и детали, формируя микрозамок, препятствующий провороту.
Коэффициент упругого восстановления (отношение усилия после затяжки к начальному) для российских шайб из 65Г составляет 0,80…0,85, что на 15…20% выше, чем у изделий из китайской стали 65Mn. Это достигается благодаря точной термообработке — отпуску при 380…420 °С, формирующему структуру троостита с высоким пределом упругости.
Важный параметр — сопротивление остаточной деформации (осадке). По ГОСТ 6402 допускается уменьшение высоты витка не более 10% от исходной после трех циклов сжатия. Российские шайбы стабильно укладываются в 6…8%, китайские — часто превышают 15%.
Области применения
Пружинные шайбы российского производства применяются в соединениях, где вибрационная стойкость критична, а допустимый момент затяжки контролируется:
- ремонт железнодорожного подвижного состава (буксовые узлы, тормозная рычажная передача);
- строительная техника (крепление ковшей экскаваторов, гидроцилиндров);
- станочное оборудование с динамическими нагрузками;
- автомобильные агрегаты (крепление коробок передач, карданных валов);
- несущие металлоконструкции по СП 16.13330.
В отличие от шайб стопорных (NORD-LOCK, SCHNORR), которые блокируют вращение за счёт клиновых пар или зубьев, российская пружинная шайба работает исключительно на упругом натяжении и врезании кромок. Она не требует специального инструмента и заменяема без пересчёта момента затяжки.
Особенности использования
При монтаже шайб по ГОСТ 6402 необходимо соблюдать ориентацию — разрез должен быть обращён к опорной поверхности гайки, а не к детали. Это обеспечивает максимальное врезание кромки в более твёрдый материал гайки (обычно класс прочности 8 или 10). Для шайб из 65Г рабочий диапазон температур — от –60 до +150 °C. При отрицательных температурах ударная вязкость не снижается, в отличие от кремнемарганцовистых сталей.
Перед повторным использованием пружинную шайбу следует проверять на остаточную деформацию. Если высота витка в свободном состоянии уменьшилась более чем на 12% от номинала (по ГОСТ 6402), элемент подлежит замене. Российские изделия маркируются клеймом завода-изготовителя на наружной поверхности, что позволяет отслеживать партию и дату выпуска.
Для агрессивных сред применяют шайбы с покрытием — цинковое (толщина 12…15 мкм по ГОСТ 9.306), фосфатированное или кадмированное. В отличие от китайских аналогов, покрытие наносится после термообработки, что исключает водородное охрупчивание.
