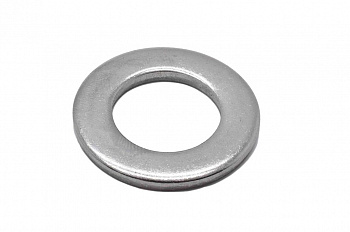

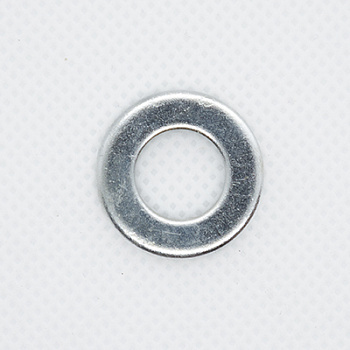

Плоское подкладное изделие с двумя параллельными опорными поверхностями, изготовленное по ГОСТ 11371 (аналог DIN 125), — базовый тип крепежного кольца без каких-либо стопорных или компенсирующих элементов. Конструктивная особенность — строгая параллельность плоскостей (отклонение не более 0,05 мм на 100 мм ширины), постоянная толщина по всему сечению и отсутствие уклонов, фасок (кроме необязательных), зубьев или разрезов. В отличие от косых шайб (DIN 434) не имеет клиновидного профиля, от пружинных — не содержит разомкнутого витка, от стопорных — лишена механизмов блокировки. Это наиболее универсальный тип, предназначенный исключительно для увеличения опорной площади и защиты поверхности детали от повреждений при затяжке.
Конструктивные особенности
Главные геометрические признаки плоской шайбы по ГОСТ 11371:
- Две плоскопараллельные грани — чисто обработанные поверхности (Ra ≤ 12,5 мкм для штамповки) без уклонов и скосов;
- Прямоугольное сечение — толщина постоянна в пределах допуска h14 (для нормальной точности) или h12 (для повышенной);
- Кромки — допускаются фаски (0,1…0,3 мм) или скругления для снятия остроты, но они не являются обязательными;
- Отсутствие стопорных элементов — ни зубьев, ни лапок, ни разрезов, ни клиновых поверхностей.
Материал — конструкционная сталь марок Ст3, 08кп, 10, 20 (без термообработки). Твёрдость в состоянии поставки — не более 140 HB (Бринелль), что обеспечивает пластичность и исключает хрупкое разрушение при затяжке. Для коррозионностойких исполнений применяют нержавеющую сталь A2 (аналог 12Х18Н9Т) или латунь.
ГОСТ 11371 предусматривает два исполнения: нормальное (без фаски) и с фаской (на одной или обеих сторонах). DIN 125, в свою очередь, допускает скругление наружной кромки. Оба стандарта взаимозаменяемы для большинства типоразмеров (М1,6…М36).

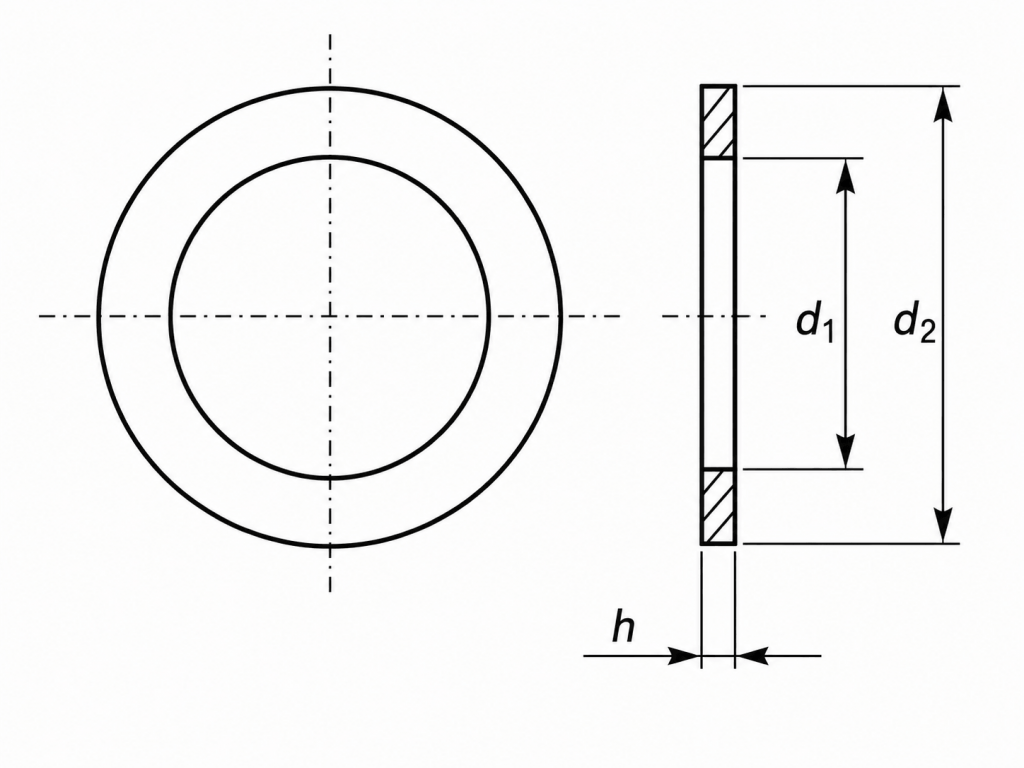

Основные параметры
| Параметр | Обозначение | Значение для М10 (ГОСТ 11371) |
| Номинальный диаметр резьбы | d | М10 |
| Внутренний диаметр (min/max) | d1 | 10,5 / 11,0 мм |
| Наружный диаметр (min/max) | d2 | 20,0 / 21,0 мм |
| Толщина (min/max) | h | 1,8 / 2,2 мм |
| Допуск плоскостности | — | 0,05 мм (для класса А) |
| Шероховатость опорных поверхностей | Ra | 12,5 мкм (штамповка) |
Для DIN 125 параметры аналогичны, но наружный диаметр может быть чуть меньше (например, для М10 d₂ = 18,0…19,0 мм). Основное отличие DIN 125 от ГОСТ 11371 — в допусках на внутренний диаметр (более свободные по DIN) и наличие фаски как обязательного элемента (для DIN 125-А).
Области применения
Плоские шайбы используются в подавляющем большинстве резьбовых соединений, где нет специальных требований к стопорению или компенсации перекосов:
- общестроительные металлоконструкции (крепление листов, профилей, уголков);
- машиностроение (сборка корпусов, кронштейнов, кожухов);
- ремонт бытовой техники и электрооборудования;
- мебельное производство (стяжки, конфирматы);
- трубопроводная арматура (фланцевые соединения низкого давления).
В отличие от увеличенных шайб (DIN 9021), плоское исполнение имеет меньший наружный диаметр, что позволяет размещать его в ограниченных пространствах. В отличие от узких шайб (DIN 433), толщина здесь стандартная, что обеспечивает более равномерное распределение нагрузки.
Особенности использования
При монтаже плоской шайбы ориентация не имеет значения — обе опорные плоскости идентичны. Элемент размещается между гайкой (или головкой болта) и поверхностью детали. Не рекомендуется использовать плоскую шайбу в паре с мягкими материалами (дерево, пластик, алюминиевые сплавы без подклада) без увеличенного наружного диаметра — стандартное кольцо может продавить материал.
Для ответственных соединений с контролируемой затяжкой плоские шайбы по ГОСТ 11371 применяют совместно с пружинными или стопорными, размещая плоскую под гайкой (для защиты поверхности), а пружинную — между плоской и гайкой. Однако следует помнить, что добавление плоской шайбы снижает эффективность пружинной, так как уменьшает глубину врезания её острых кромок.
Повторное использование допускается при отсутствии видимых деформаций (изгибов, вмятин, заусенцев). После демонтажа следует проверить плоскостность, прижав к поверочной плите — зазор щупом 0,1 мм недопустим.
Для агрессивных сред применяют покрытия: цинковое (6–12 мкм по ГОСТ 9.306), фосфатированное (9–15 мкм) или хроматированное. Также доступны исполнения из нержавеющей стали A2 (в основном по DIN 125), которые не требуют дополнительной защиты.
В отличие от высокопрочных шайб по ГОСТ 52646, данное изделие не подвергается закалке и не рассчитано на контактные давления свыше 150 МПа. При затяжке высокопрочных болтов (класс 8.8 и выше) плоская шайба по ГОСТ 11371 может деформироваться, поэтому в таких узлах применяют усиленные или закалённые исполнения.
