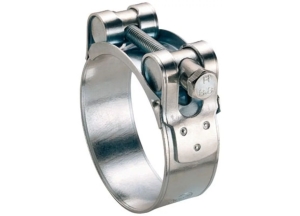

Что такое силовой одноболтовый хомут
Силовой одноболтовый хомут представляет собой крепёжное изделие, предназначенное для надёжной фиксации шлангов, патрубков и труб в системах с высокими нагрузками. В профессиональной среде такой крепёж часто называют шарнирным хомутом или хомутом с одним болтом. Это один из наиболее надёжных видов крепежа для гидравлических, пневматических и других ответственных систем.
Главная особенность силового хомута — шарнирная конструкция, которая обеспечивает равномерное распределение усилия затяжки по всей окружности. В отличие от червячных хомутов, шарнирный механизм не деформирует ленту и не создаёт перекосов, что гарантирует герметичность соединения даже при высоком давлении.
Изделия данного типа применяются в системах с повышенными требованиями к надёжности — в гидравлике, пневматике, на промышленных трубопроводах, в автомобилестроении и других областях. Они способны выдерживать значительные нагрузки, вибрации и перепады температур.
Конструкция и особенности шарнирного хомута

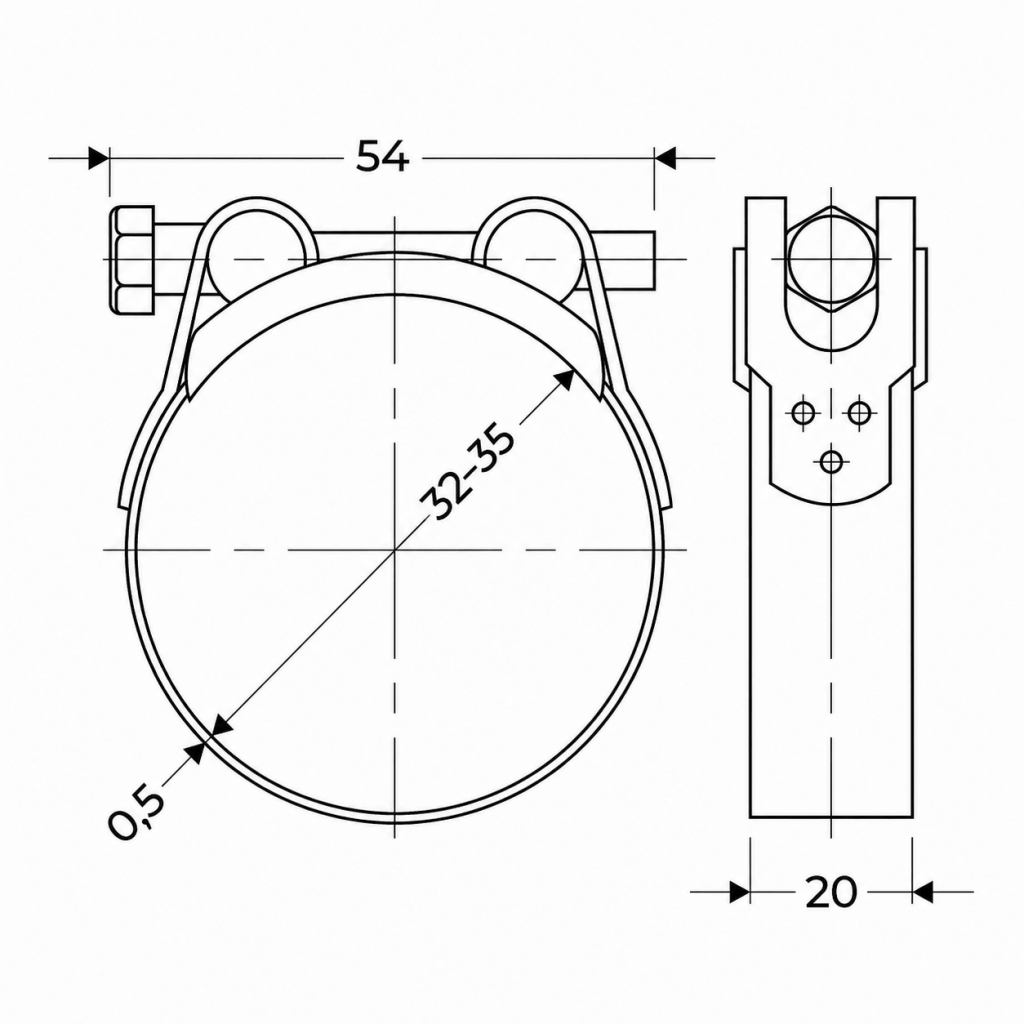

Конструкция силового одноболтового хомута включает несколько основных элементов. Первый элемент — лента, которая охватывает скрепляемый элемент по окружности. Второй элемент — шарнирное соединение, которое обеспечивает подвижность и равномерное распределение нагрузки. Третий элемент — болт с гайкой, который обеспечивает затяжку и фиксацию.
Лента изготавливается из высококачественной стали — оцинкованной или нержавеющей. Она имеет увеличенную ширину и толщину по сравнению с обычными хомутами, что обеспечивает высокую прочность и устойчивость к механическим нагрузкам. Ширина ленты может варьироваться от 12 мм до 26 мм и более.
Шарнирное соединение является ключевым элементом конструкции. Оно состоит из двух частей, соединённых осью, что позволяет ленте свободно двигаться при затяжке. Это обеспечивает равномерное прилегание по всей окружности и предотвращает перекосы, которые могут возникнуть в червячных хомутах.
Болт с гайкой обеспечивает плавную регулировку усилия затяжки. При вращении болта лента стягивается, уменьшая диаметр охвата и обеспечивая плотное прилегание к поверхности. Головка болта может быть выполнена под ключ или под отвёртку.
На внутренней стороне ленты может быть нанесена резиновая прокладка, которая защищает поверхность шланга от повреждений и обеспечивает дополнительную герметизацию.
Преимущества одноболтовой конструкции
Одноболтовая конструкция силового хомута даёт ряд существенных преимуществ по сравнению с другими типами хомутов.
- Равномерное распределение нагрузки. Шарнирный механизм обеспечивает равномерное прилегание ленты по всей окружности. Это предотвращает деформацию шланга и обеспечивает герметичность соединения даже при высоком давлении.
- Отсутствие перекосов. В отличие от червячных хомутов, где лента может перекашиваться, шарнирная конструкция гарантирует правильное положение ленты. Это особенно важно для толстостенных и армированных шлангов.
- Высокий момент затяжки. Болтовое соединение позволяет передавать значительное усилие затяжки, обеспечивая надёжную фиксацию даже в системах с высоким давлением.
- Многократное использование. Силовые хомуты можно использовать многократно — они не деформируются при затяжке и ослаблении. Это особенно важно при монтаже и обслуживании оборудования.
- Устойчивость к вибрациям. Конструкция обеспечивает надёжную фиксацию даже при значительных вибрационных нагрузках, что делает хомут идеальным выбором для автомобильной и промышленной техники.
- Герметичность. Равномерное прилегание ленты и возможность высокой затяжки обеспечивают герметичное соединение, предотвращающее протечки.
Стандарты и марки стали
W1 / W2 / W4
Марки стали W1, W2 и W4 — это обозначения, используемые для классификации нержавеющих сталей по коррозионной стойкости и механическим свойствам. Эти маркировки часто применяются для силовых хомутов.
- W1. Базовый уровень коррозионной стойкости. Сталь W1 устойчива к воздействию воды и атмосферных осадков. Применяется в системах с нормальными условиями эксплуатации.
- W2. Повышенная коррозионная стойкость. Сталь W2 устойчива к воздействию влаги, солей и большинства агрессивных сред. Широко применяется в автомобилестроении и промышленности.
- W4. Максимальная коррозионная стойкость. Сталь W4 устойчива к воздействию солёной воды, кислот и других агрессивных сред. Используется в морском оборудовании и химической промышленности.
Нержавеющая сталь A2 и A4
Нержавеющая сталь марок A2 и A4 — наиболее распространённые материалы для изготовления силовых хомутов.
- A2 (аналог AISI 304). Коррозионностойкая сталь, устойчивая к воздействию воды, атмосферных осадков и большинства агрессивных сред. Применяется в системах водоснабжения, пищевой промышленности и бытовом оборудовании.
- A4 (аналог AISI 316). Сталь повышенной коррозионной стойкости. Она устойчива к воздействию солёной воды, кислот и хлоридов. Применяется в морском оборудовании, химической промышленности и в агрессивных средах.
Обе марки не требуют дополнительного защитного покрытия и сохраняют свои свойства в широком диапазоне температур.
Размеры силовых хомутов
Диапазон диаметров
Диапазон диаметров силового хомута определяет, для каких шлангов и патрубков он предназначен. Каждое изделие рассчитано на определённый интервал, например, 17–19 мм, 20–22 мм, 23–25 мм, 26–28 мм, 29–31 мм, 32–35 мм, 36–39 мм, 40–43 мм, 44–47 мм, 52–55 мм, 56–59 мм и так далее. Максимальные диаметры могут достигать 260–270 мм.
Выбор диапазона зависит от размера скрепляемого элемента. Важно, чтобы хомут плотно прилегал к поверхности, обеспечивая герметичность. Слишком большой хомут не сможет обеспечить надёжную фиксацию, слишком маленький — не налезет на элемент.
Ширина ленты
Ширина ленты влияет на прочность соединения и площадь контакта. Для силовых хомутов ширина ленты значительно больше, чем для обычных червячных хомутов. Наиболее распространённые ширины: 12 мм, 14 мм, 16 мм, 18 мм, 20 мм, 22 мм, 24 мм, 26 мм.
Для лёгких соединений используют ленты меньшей ширины — 12–16 мм. Для силовых и ответственных соединений — широкие — 18–26 мм. Ширина ленты определяет устойчивость к механическим нагрузкам и вибрациям.
Как выбрать силовой одноболтовый хомут
По условиям эксплуатации
Условия эксплуатации влияют на выбор марки стали. Для систем с нормальными условиями используют хомуты из стали W1 или A2. Для повышенной влажности и агрессивных сред — W2, W4 или A4.
Для морского оборудования и химических производств применяют только хомуты из стали W4 или A4. Для пищевой промышленности и питьевого водоснабжения — A2 или A4.
По размеру
Размер хомута определяется диапазоном диаметров и шириной ленты. Диапазон должен соответствовать размеру скрепляемого элемента. Ширина ленты — требованиям к прочности.
Для шлангов малого диаметра и лёгких соединений используют хомуты с узкой лентой и соответствующим диапазоном. Для магистральных трубопроводов и силовых соединений — с широкой лентой.
По материалу
Материал хомута выбирается исходя из условий эксплуатации. Оцинкованные хомуты подходят для большинства стандартных задач. Нержавеющие — для систем с повышенными требованиями к коррозионной стойкости.
При выборе материала также учитывают совместимость с окружающей средой и скрепляемыми элементами.
Применение силовых хомутов
Силовые одноболтовые хомуты находят применение в различных отраслях и сферах деятельности.
В автомобильной промышленности их используют для крепления шлангов и патрубков в системах охлаждения, топливных магистралях, гидравлических и пневматических системах.
В гидравлических системах хомуты применяют для соединения шлангов высокого давления, работающих под значительными нагрузками.
В пневматических системах их используют для крепления воздушных шлангов и трубопроводов, работающих под давлением.
В промышленности хомуты применяют в трубопроводных системах, на насосном оборудовании, в системах охлаждения и смазки.
В строительстве их используют для монтажа систем водоснабжения, отопления и вентиляции.
В сельском хозяйстве хомуты применяют в системах орошения, полива и на животноводческих фермах.
Также силовые хомуты востребованы при монтаже промышленного оборудования, устройстве систем кондиционирования, креплении трубопроводов в различных инженерных системах.
