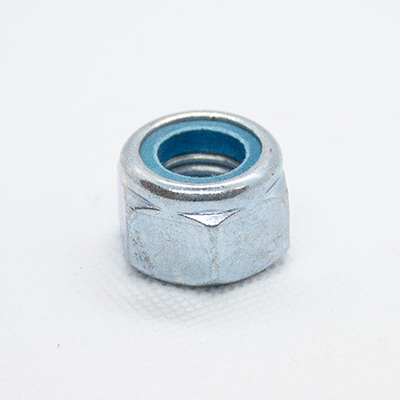

Гайка с нейлоновым кольцом — самоконтрящийся крепёжный элемент, в конструкции которого предусмотрена вставка из полимера (нейлона), размещённая в верхней части корпуса. Основная особенность такого исполнения — создание дополнительного сопротивления при навинчивании за счёт деформации нейлонового кольца, что обеспечивает фиксацию резьбового соединения без применения дополнительных стопорных элементов.
При закручивании болта или шпильки витки резьбы частично врезаются в полимерную вставку, формируя упругое натяжение. Это явление называют самоконтрящим эффектом — способностью соединения сохранять заданное положение при вибрациях и переменных нагрузках.
Конструктивные особенности
- Нейлоновое кольцо — выполняет функцию стопорящего элемента за счёт упругой деформации;
- Самоконтрящий эффект — создаёт дополнительное трение в резьбовой паре и препятствует самопроизвольному отвинчиванию;
- Металлический корпус — воспринимает основную нагрузку и обеспечивает прочность соединения;
- Многократное использование — допускается при сохранении свойств полимерной вставки;
- Отсутствие необходимости в контргайке — фиксация достигается встроенным элементом.

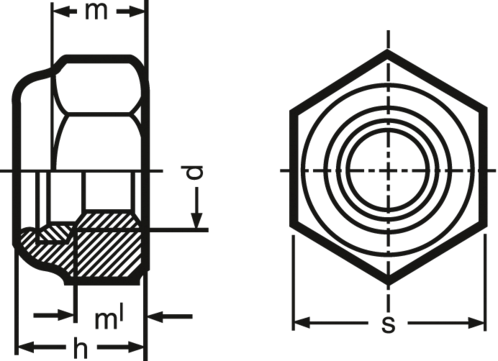

Основные параметры
- Диаметр резьбы (d) — соответствует сопрягаемому крепежу
- Высота (m) — включает зону размещения нейлоновой вставки
- Размер под ключ (s) — подбирается под стандартный инструмент
- Шаг резьбы — метрический профиль с углом 60°
- Температурный диапазон — ограничен свойствами полимерного материала
Области применения
- Соединения, подверженные вибрациям и динамическим нагрузкам;
- Машиностроение и транспортные конструкции;
- Оборудование с переменными режимами работы;
- Узлы, где требуется стабильная фиксация без дополнительных элементов.
Особенности использования
Гайки с нейлоновым кольцом обеспечивают надёжную фиксацию за счёт встроенного полимерного элемента, который создаёт постоянное сопротивление вращению. Это позволяет отказаться от применения дополнительных способов стопорения, таких как контргайки или шайбы.
Важно учитывать температурные ограничения: при нагреве нейлон теряет упругие свойства, что снижает эффективность фиксации. Также при многократном использовании возможно постепенное снижение самоконтрящего эффекта, связанное с износом вставки.
