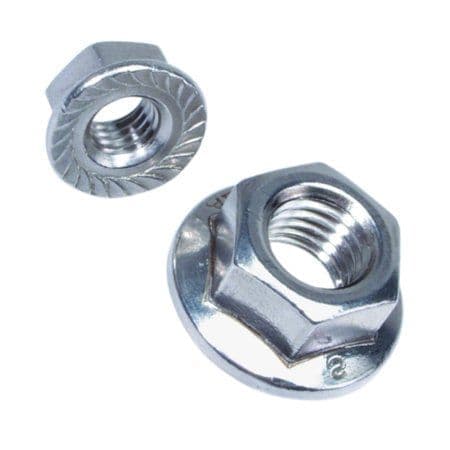

Шестигранная гайка с фланцем DIN 6923 — крепёжный элемент с интегрированной опорной шайбой, предназначенный для формирования резьбовых соединений с увеличенной площадью контакта. Основная конструктивная особенность — наличие фланца (расширенной опорной части), который распределяет нагрузку по поверхности основания и снижает локальные напряжения.
Фланцевая часть выполняет функцию встроенной шайбы, исключая необходимость применения дополнительных элементов и повышая устойчивость соединения к ослаблению при вибрациях.
Конструктивные особенности
- Интегрированный фланец — увеличивает площадь опоры и снижает давление на материал;
- Шестигранный профиль — обеспечивает передачу крутящего момента стандартным инструментом;
- Рифлёная или гладкая опорная поверхность — может улучшать сцепление с основанием;
- Снижение риска повреждения — уменьшает вероятность смятия мягких материалов;
- Комбинированная конструкция — объединяет функции гайки и шайбы.

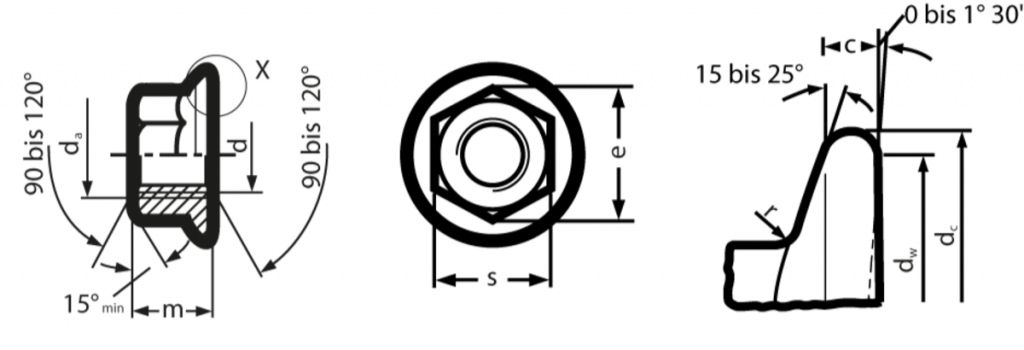

Основные параметры
- Диаметр резьбы (d) — соответствует сопрягаемому болту
- Размер под ключ (s) — определяется типоразмером
- Диаметр фланца — влияет на распределение нагрузки
- Высота (m) — включает рабочую часть корпуса
- Шаг — метрический профиль с углом 60°
- Исполнение — DIN 6923
Области применения
- Машиностроительные и автомобильные узлы;
- Металлоконструкции и сборочные системы;
- Соединения с мягкими или тонкими материалами;
- Оборудование с вибрационными нагрузками;
- Узлы, где требуется распределение давления без отдельных шайб.
Особенности использования
Фланец обеспечивает равномерное распределение усилия при затяжке и снижает риск деформации поверхности основания. За счёт увеличенной площади контакта повышается устойчивость соединения к ослаблению.
Исполнение DIN 6923 применяется в случаях, когда требуется объединить функции фиксации и опорной шайбы, сократить количество элементов в узле и повысить надёжность соединения.
