Металлический крепёжный элемент с резьбовым стержнем и анкерной частью (разрезной цангой, конусом или утолщением), предназначенный для высоконагруженного крепления к бетонным и каменным основаниям. Конструктивная особенность — цельный корпус (за исключением разрезной гильзы), где распор создаётся за счёт деформации цанги при затяжке гайки, накручиваемой на выступающий резьбовой конец. В отличие от клинового анкера (с отдельными клином и втулкой), здесь распорная часть выполнена на самом стержне или надета на него без промежуточных подвижных элементов. Отличие от рамного дюбеля (пластикового, с буртиком) — цельнометаллическая конструкция и высокая несущая способность. В отличие от анкерного болта с гайкой (где гайка участвует в распорном механизме, навинчиваясь на конус), данный тип использует гайку исключительно для фиксации монтируемой детали и не требует её специальной формы.
Конструктивные особенности

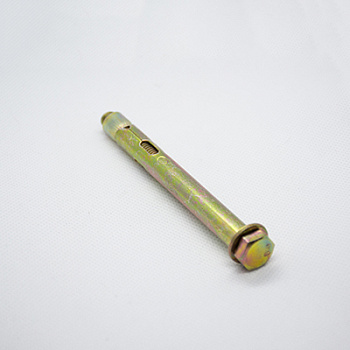

Анкерный болт (базовый тип) включает следующие элементы:
- Резьбовой стержень — метрическая резьба (M6…M30) на верхней части. Длина резьбового участка обычно составляет 1,5…2,0 диаметра.
- Распорная часть — разрезная цанга (2…4 лепестка), насаженная на коническое расширение стержня, либо само стержень имеет конический конец и разрезную гильзу. При затяжке гайки цанга расклинивается, прижимаясь к стенкам отверстия.
- Опорная шайба (часто входит в комплект) — распределяет усилие на поверхность монтируемой детали.
- Гайка — стандартная шестигранная, накручиваемая на резьбовой конец.
Материал — углеродистая сталь с покрытием (цинк 5…15 мкм, горячее цинкование 40…80 мкм) или нержавеющая сталь A2/A4. Класс прочности стержня обычно 5.8 или 8.8.

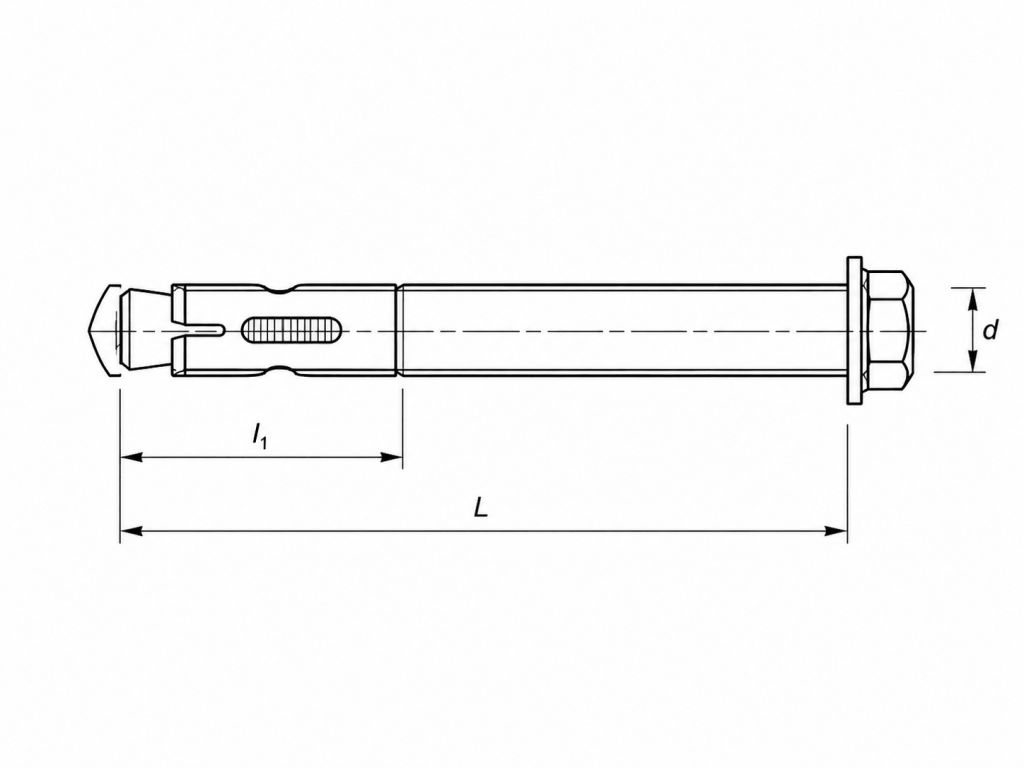

Основные параметры
- Диаметр резьбы (d): M6 … M30 (наиболее частый M8…M20)
- Полная длина болта без гайки (L): 50 … 300 мм
- Длина распорной части (l₁): 25 … 80 мм
- Диаметр сверления: d + 1,0 … 2,0 мм
- Глубина заделки: 40 … 160 мм
- Рабочая нагрузка на вырыв из бетона B25: от 3 до 120 кН
Отличие от смежных типов анкеров
| Признак | Анкерный болт (базовый) | Клиновой анкер | Анкерный болт с гайкой | Рамный дюбель |
| Распорный узел | Разрезная цанга на стержне | Отдельная втулка + клин | Конусная гайка на резьбе | Пластиковая гильза с усами |
| Гайка в составе | Стандартная, для фиксации детали | Стандартная, для затяжки клина | Специальная конусная, участвует в распоре | Отсутствует (шуруп) |
| Материал | Сталь | Сталь | Сталь | Пластик |
| Возможность извлечения | Низкая | Очень низкая | Низкая | Высокая |
| Несущая способность | Высокая | Высокая | Высокая | Низкая/средняя |
Области применения
Анкерные болты используются для тяжёлых статических и динамических нагрузок:
- Промышленное строительство — крепление стальных колонн, рам, балок к фундаментам.
- Машиностроение — фиксация тяжёлых станков, прессов, виброизолирующих опор.
- Мостостроение — установка пролётных строений, опор освещения, барьерных ограждений.
- Гидротехнические сооружения — крепление оборудования в бетонных шахтах, каналах.
- Ветроэнергетика — фундаментные болты башен ВЭУ.
В отличие от клинового анкера (требующего точного контроля глубины отверстия), анкерный болт с цангой допускает небольшие отклонения. В отличие от анкерного болта с гайкой (где гайка после затяжки остаётся на поверхности и может быть заменена), здесь гайка не является распорным элементом, что упрощает монтаж при ограниченном доступе к резьбе.
Особенности использования
Подготовка канала. Отверстие сверлят победитовым буром строго перпендикулярно. Диаметр — по рекомендации производителя (обычно на 1…2 мм больше диаметра болта). Глубина — на 5…10 мм больше длины распорной части. Очистка обязательна: продувка сжатым воздухом, металлическая щётка.
Монтаж. В отверстие вставляют анкерный болт (цанга в сборе). Лёгкими ударами молотка забивают до упора. Устанавливают монтируемую деталь, надевают шайбу и наживляют гайку. Затяжку выполняют динамометрическим ключом с моментом, указанным производителем (обычно 20…200 Н·м). При затяжке стержень слегка поднимается вверх, коническая часть входит в цангу, раздвигая лепестки.
Контроль. После затяжки делают контрольную метку на гайке. При ослаблении соединения в процессе эксплуатации (вибрации) допускается подтяжка до номинального момента. Однако частая подтяжка не требуется — анкер сохраняет усилие за счёт распора.
Демонтаж. Анкерный болт из бетона не извлекается (только высверливанием). При необходимости временного крепления используют болты с увеличенной длиной, чтобы после ослабления гайки выбить болт вниз (требует доступа к тыльной стороне).
Коррозионная стойкость. Для внутренних сухих помещений достаточно оцинковки (5…12 мкм). Для улицы, мостов, промышленных зон — горячее цинкование (40…80 мкм) или нержавеющая сталь (A4 для хлоридсодержащих сред, например, зимней соли на мостах).
Особенности для трещиноватого бетона. В основаниях с раскрытием трещин более 0,3 мм стандартные анкерные болты снижают несущую способность на 30…50%. Для таких условий применяют специальные анкеры с фиксацией от раскрытия (например, с дополнительной кольцевой проточкой).
В отличие от анкерного болта с кольцом (грузового анкера с проушиной), базовый анкерный болт имеет только резьбовой конец, предназначенный для крепления фланцев или пластин. Для подвески оборудования требуется переходная деталь (хомут, серьга).
